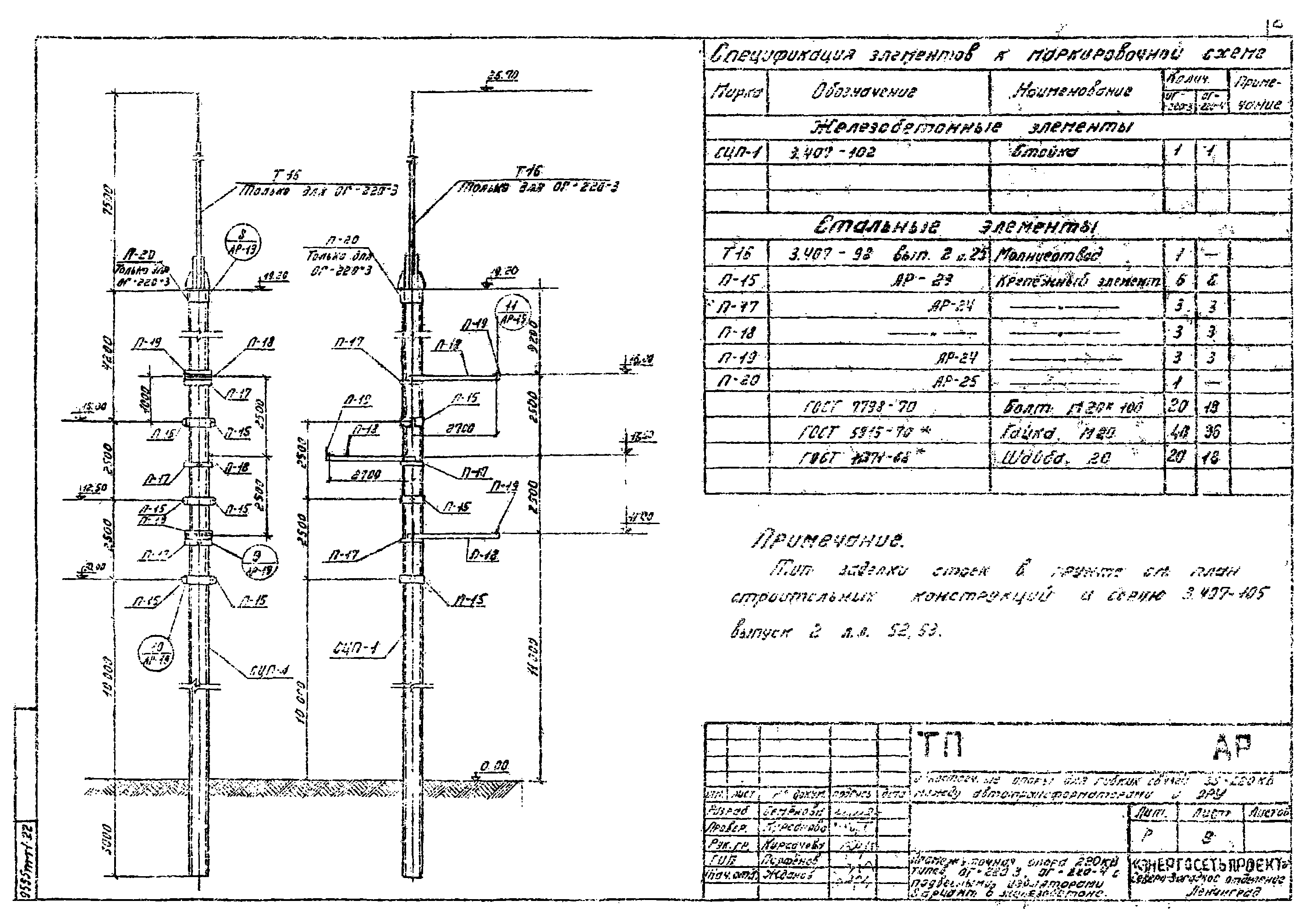

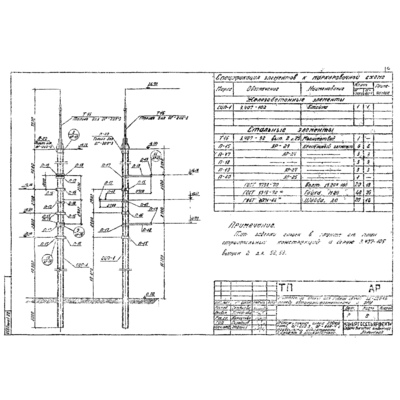

Особенности конструкции
Одноцепная промежуточная опора ОГ-220-3 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 26,7 м, высота до нижней траверсы – 10 м.

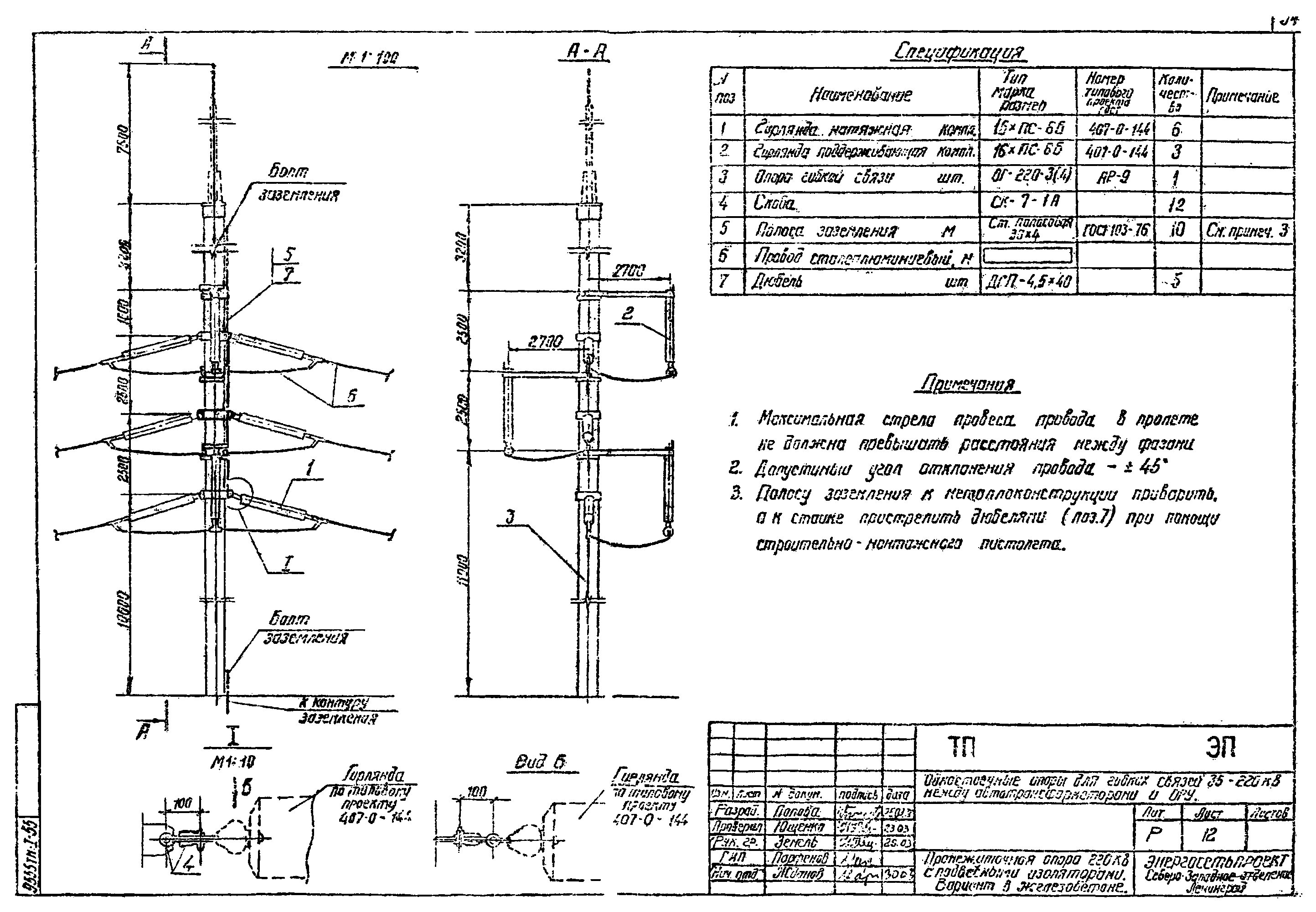

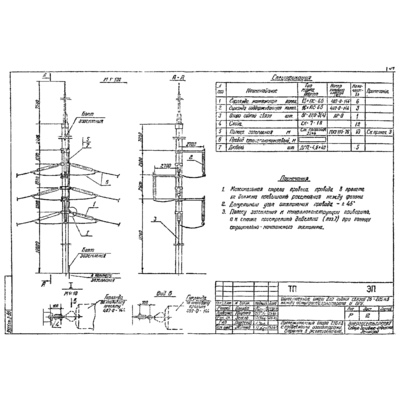

Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 2,5 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-220-3 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-220-3 проекта 9555тм-т1 является устаревшим аналогом и заменена новой опорой ОГ-14 серии 13119тм-т1.
Комплектация
В комплект поставки входит: железобетонная стойка СЦП-1 - 1 шт, металлоконструкции молниеотвода, крепежных элементов, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-220-3 составляет 5394,2 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15450
Обозначение: ОГ-220-3
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5394.2
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 9555тм-т1
Высота с молниеотводом, м: 26.7
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 26.7
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
