Особенности конструкции

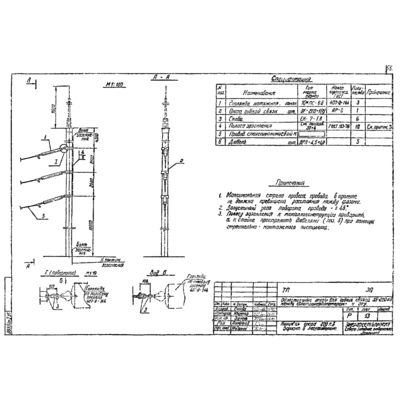

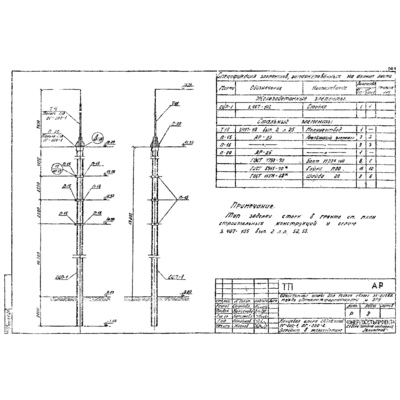

Одноцепная концевая опора ОГ-220-2 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 19,2 м, высота до нижней траверсы – 10 м.
Опора выполнена без молниеотвода, с вертикальным расположением фаз. Расстояние между фазами составляет 2,5 м. Крепление проводов к опоре осуществляется натяжной изоляционной подвеской.
Опора ОГ-220-2 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Концевая опора гибких связей ОГ-220-2 проекта 9555тм-т1 является устаревшим аналогом и заменена новой опорой ОГ-11 серии 13119тм-т1.
Комплектация
В комплект поставки входит: железобетонная стойка СЦП-1 - 1 шт, металлоконструкции крепежных элементов, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-220-2 составляет 4990,8 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15449
Обозначение: ОГ-220-2
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 4990.8
Тип: ОГ
Конструкция: из железобетона
Назначение: Концевая
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 9555тм-т1
Наличие молниеотвода: без молниеотвода
Ветровой район: III
Высота, м: 19.2
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
