Особенности конструкции

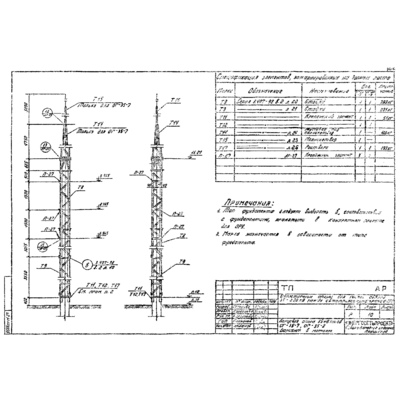

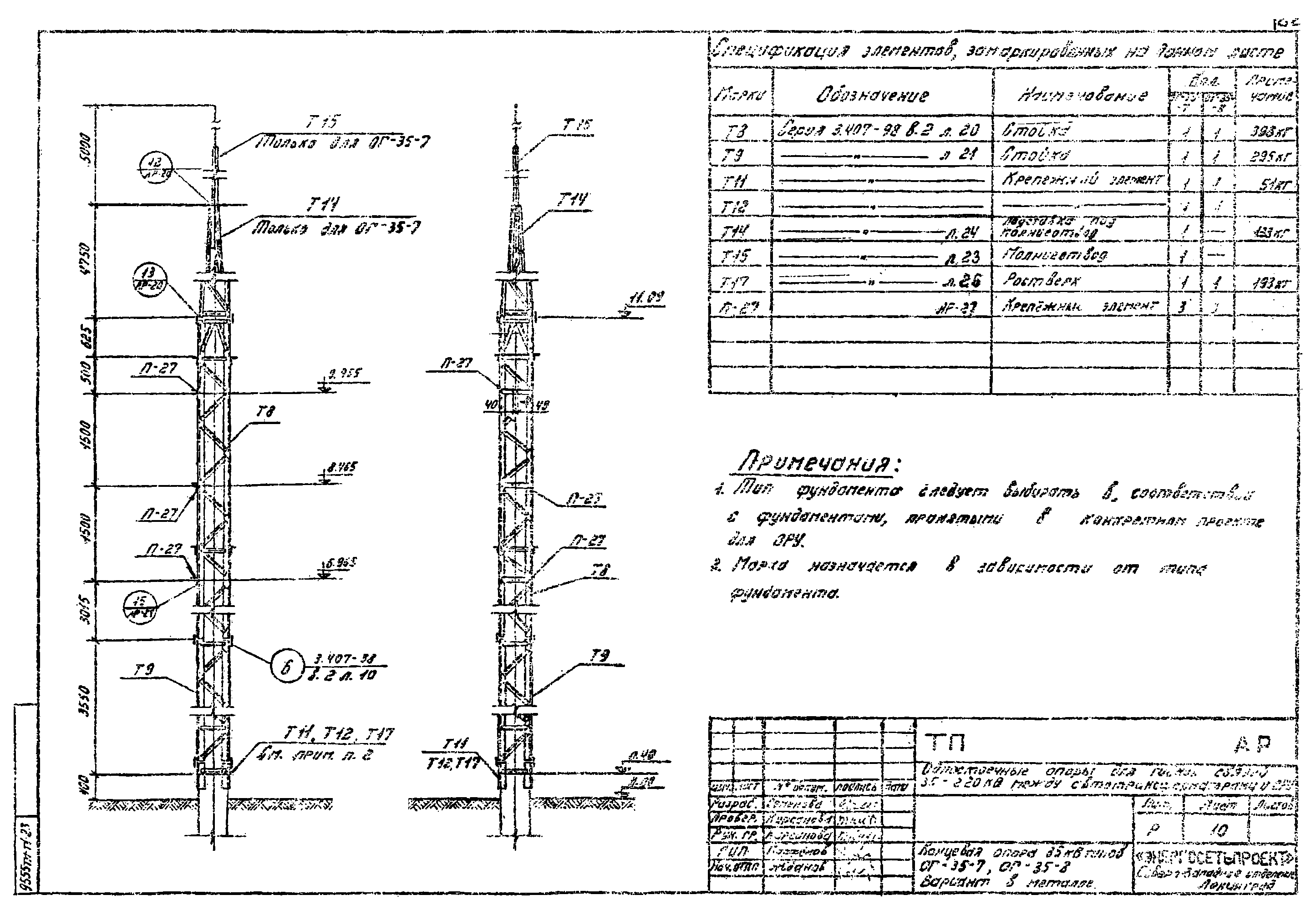

Одноцепная концевая опора ОГ-35-7 выполнена в виде одностоечной свободностоящей металлоконструкции. Общая высота опоры составляет 20,84 м, высота до нижней траверсы – 6,96 м.

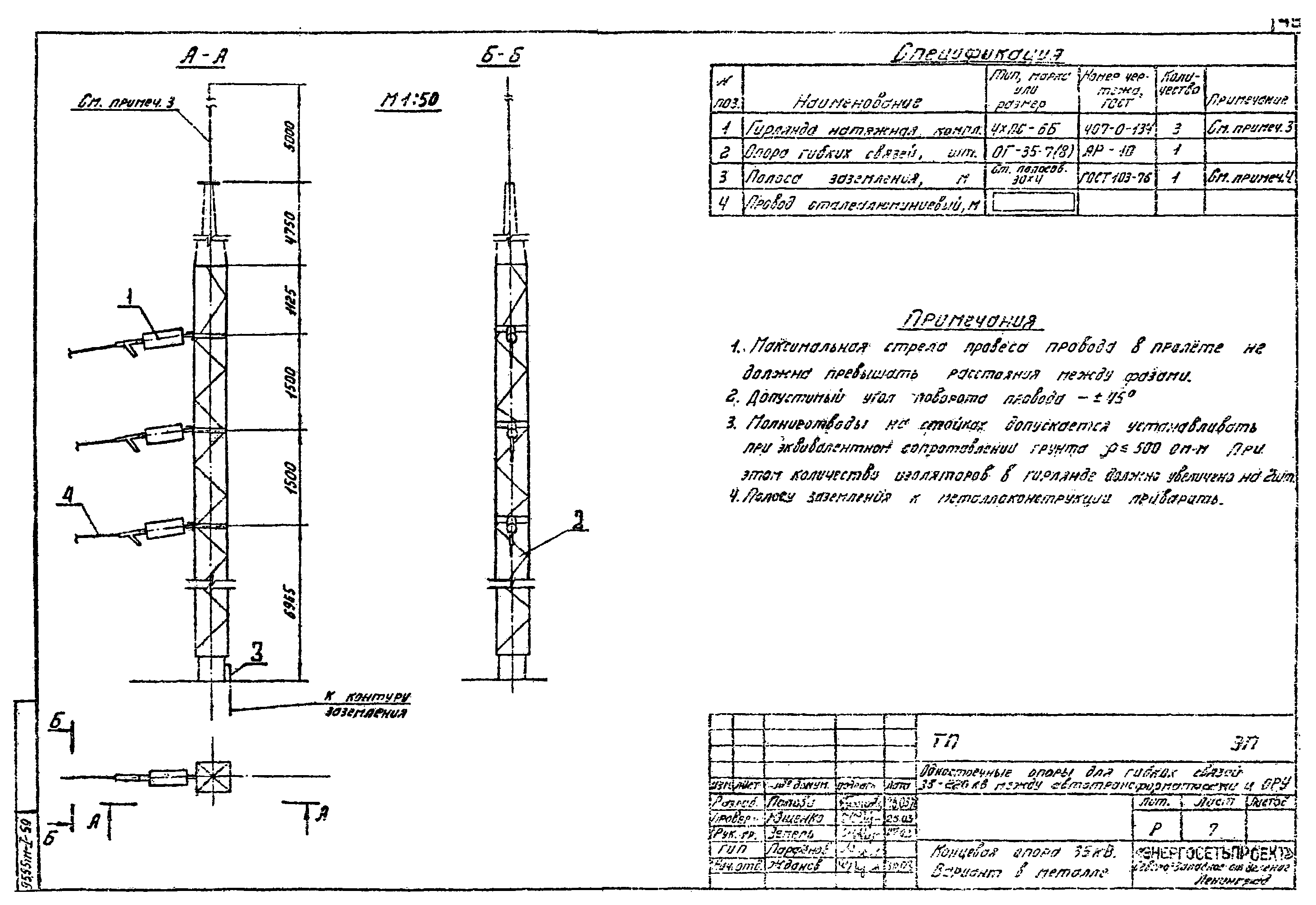

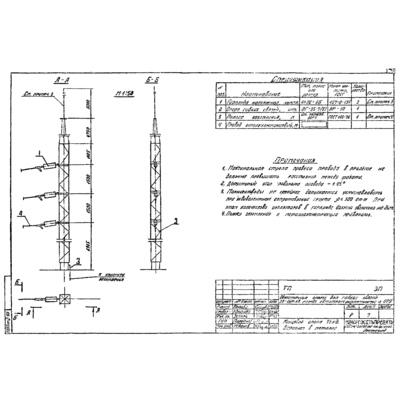

Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5 м. Крепление проводов к опоре осуществляется натяжной изоляционной подвеской.
Опора ОГ-35-7 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Концевая опора гибких связей ОГ-35-7 проекта 9555тм-т1 является устаревшим аналогом и заменена новой опорой ОГС-2 серии 13119тм-т1.
Комплектация
В комплект поставки входят металлоконструкции стойки, тросостойки с молниеотводом, крепежных элементов, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-35-7 составляет 937,2 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15434
Обозначение: ОГ-35-7
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 937.2
Тип: ОГ
Конструкция: из фасонного проката
Назначение: Концевая
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 35 кВ
Количество цепей: Одноцепная
Типовой проект: 9555тм-т1
Высота с молниеотводом, м: 20.84
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 20.84
Тип секций: сварные
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
