Особенности конструкции

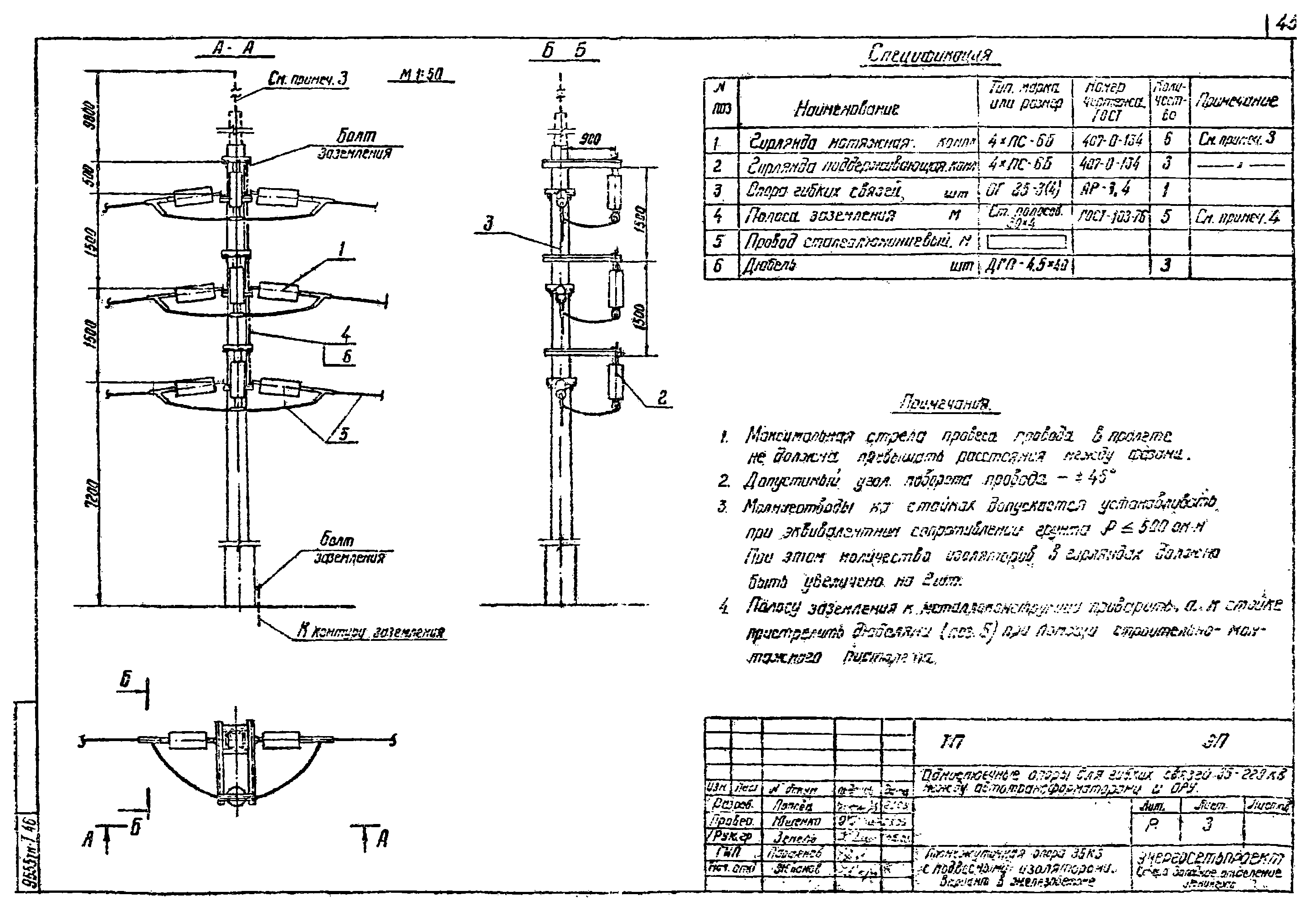

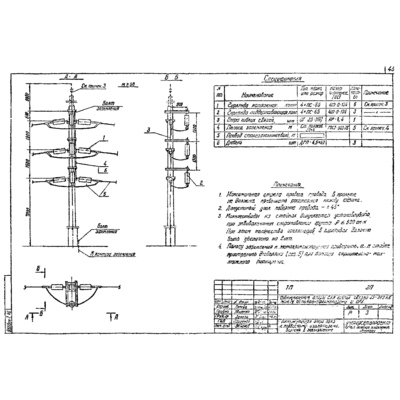

Одноцепная промежуточная опора ОГ-35-4 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 11 м, высота до нижней траверсы – 7,2 м.
Опора выполнена без молниеотвода, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-35-4 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-35-4 проекта 9555тм-т1 является устаревшим аналогом и заменена новой опорой ОГ-5 серии 13119тм-т1.
Комплектация

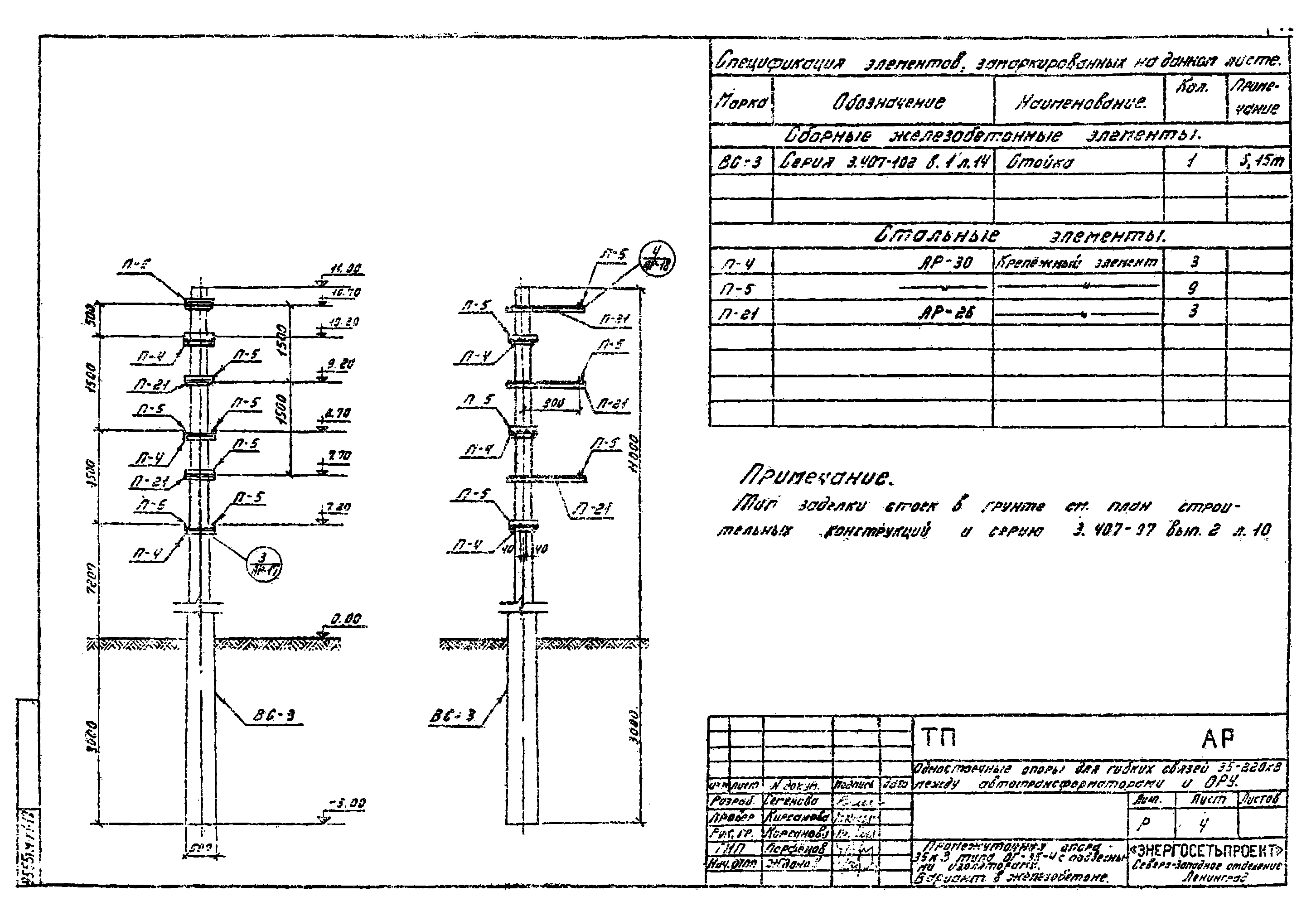

В комплект поставки входит: железобетонная стойка ВС-3 - 1 шт, металлоконструкции крепежных элементов, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-35-4 составляет 5276,3 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15431
Обозначение: ОГ-35-4
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5276.3
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 35 кВ
Количество цепей: Одноцепная
Типовой проект: 9555тм-т1
Наличие молниеотвода: без молниеотвода
Ветровой район: III
Высота, м: 11
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
