Особенности конструкции

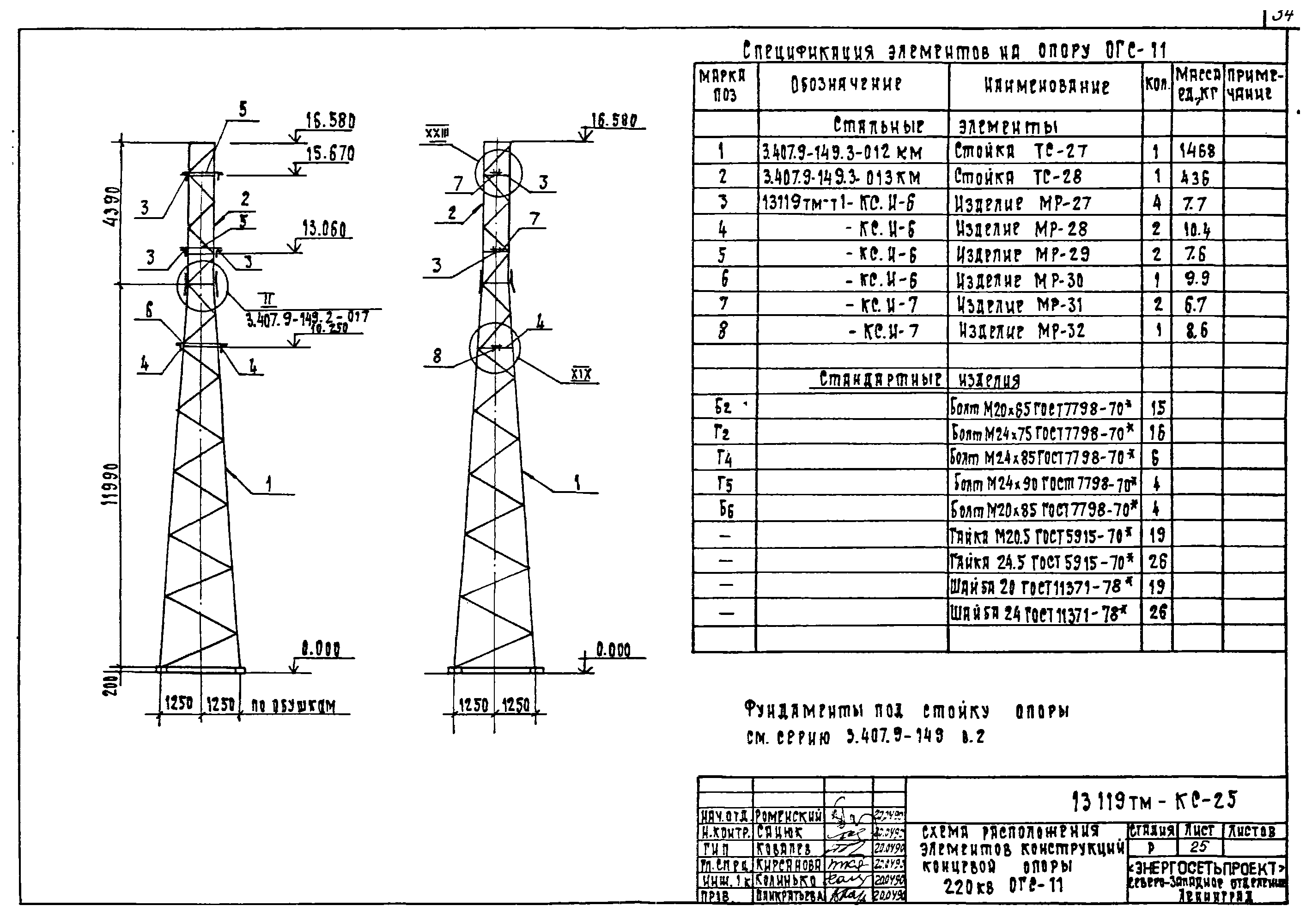

Одноцепная концевая опора ОГС-11 выполнена в виде одностоечной свободностоящей металлоконструкции башенного типа, имеет расширенное основание для установки на четыре фундамента. Размер основания в плане – □2,5 м. Общая высота опоры составляет 16,58 м, высота до нижней траверсы – 10,25 м.
Опора выполнена без молниеотвода, с вертикальным расположением фаз. Расстояние между фазами составляет 2,81; 2,61 м. Крепление проводов к опоре осуществляется натяжной изоляционной подвеской.
Опора ОГС-11 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Концевая опора гибких связей ОГС-11 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-220-6 серии 9555тм-т1.
Комплектация
В комплект поставки входит: стойка ТС-27, ТС-28, стальные изделия МР-27, МР-28, МР-29, МР-3МР-31, МР-32, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГС-11 составляет 2002,7 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15424
Обозначение: ОГС-11
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 2002.7
Тип: ОГС
Конструкция: из фасонного проката
Назначение: Концевая
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Наличие молниеотвода: без молниеотвода
Ветровой район: III
Высота, м: 16.58
Тип секций: разборные на болтах
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: расширенное основание для установки на четыре фундамента
