Особенности конструкции

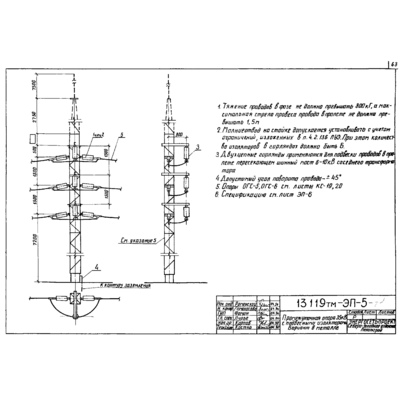

Одноцепная промежуточная опора ОГС-5 выполнена в виде одностоечной свободностоящей металлоконструкции. Общая высота опоры составляет 11,045 м, высота до нижней траверсы – 7,2 м.
Опора выполнена без молниеотвода, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГС-5 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГС-5 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-35-10 серии 9555тм-т1.
Комплектация

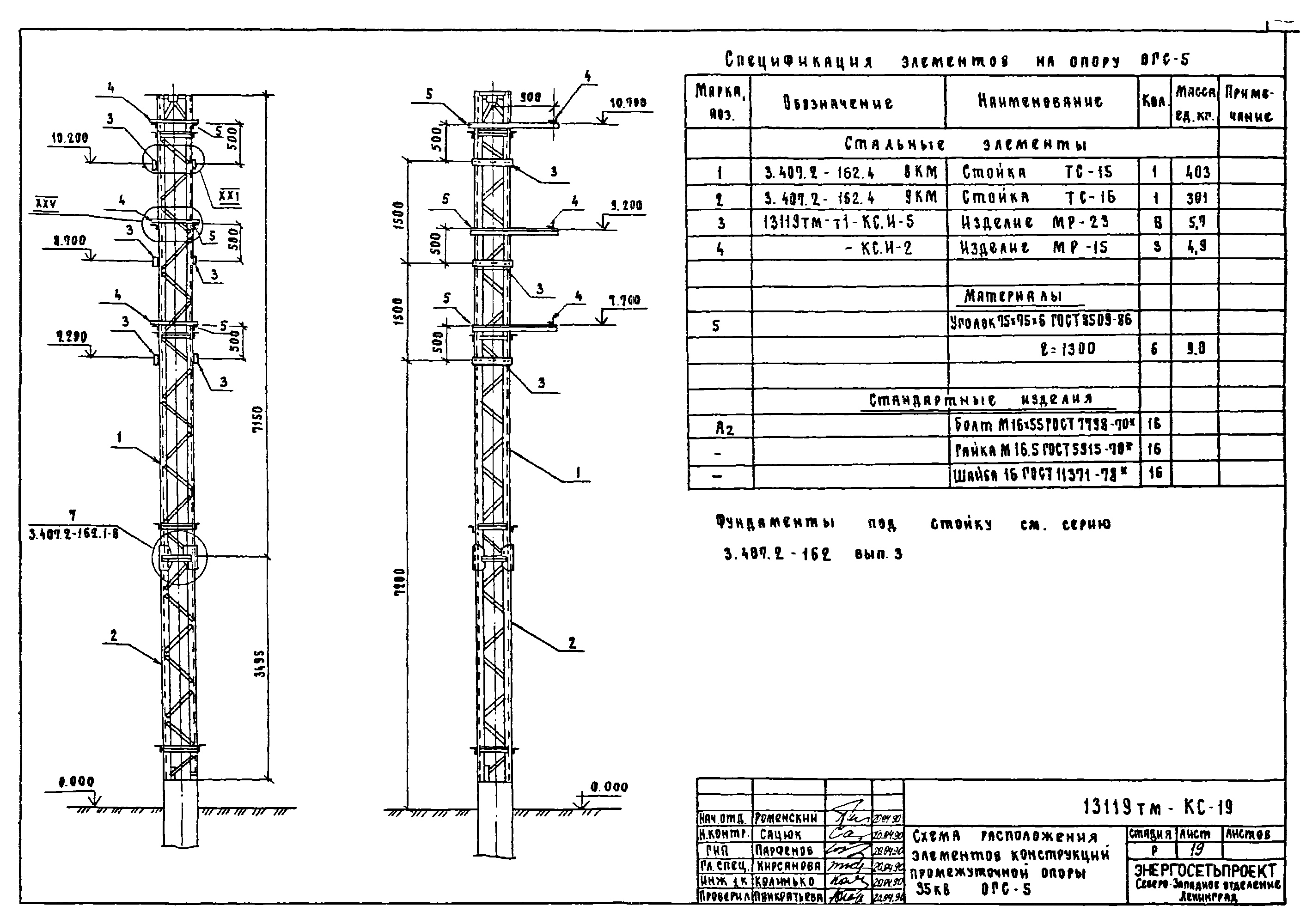

В комплект поставки входит: стойка ТС-15, ТС-16, стальные изделия МР-15, МР-23, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГС-5 составляет 806,9 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15418
Обозначение: ОГС-5
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 806.9
Тип: ОГС
Конструкция: из фасонного проката
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 35 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Наличие молниеотвода: без молниеотвода
Ветровой район: III
Высота, м: 11.045
Тип секций: сварные
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
