Особенности конструкции

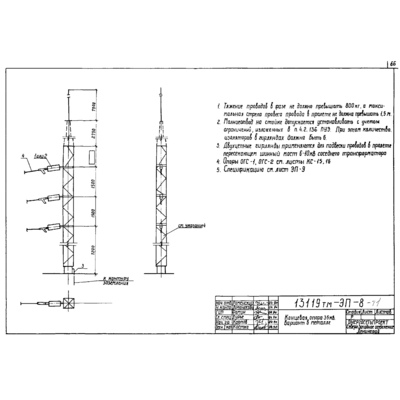

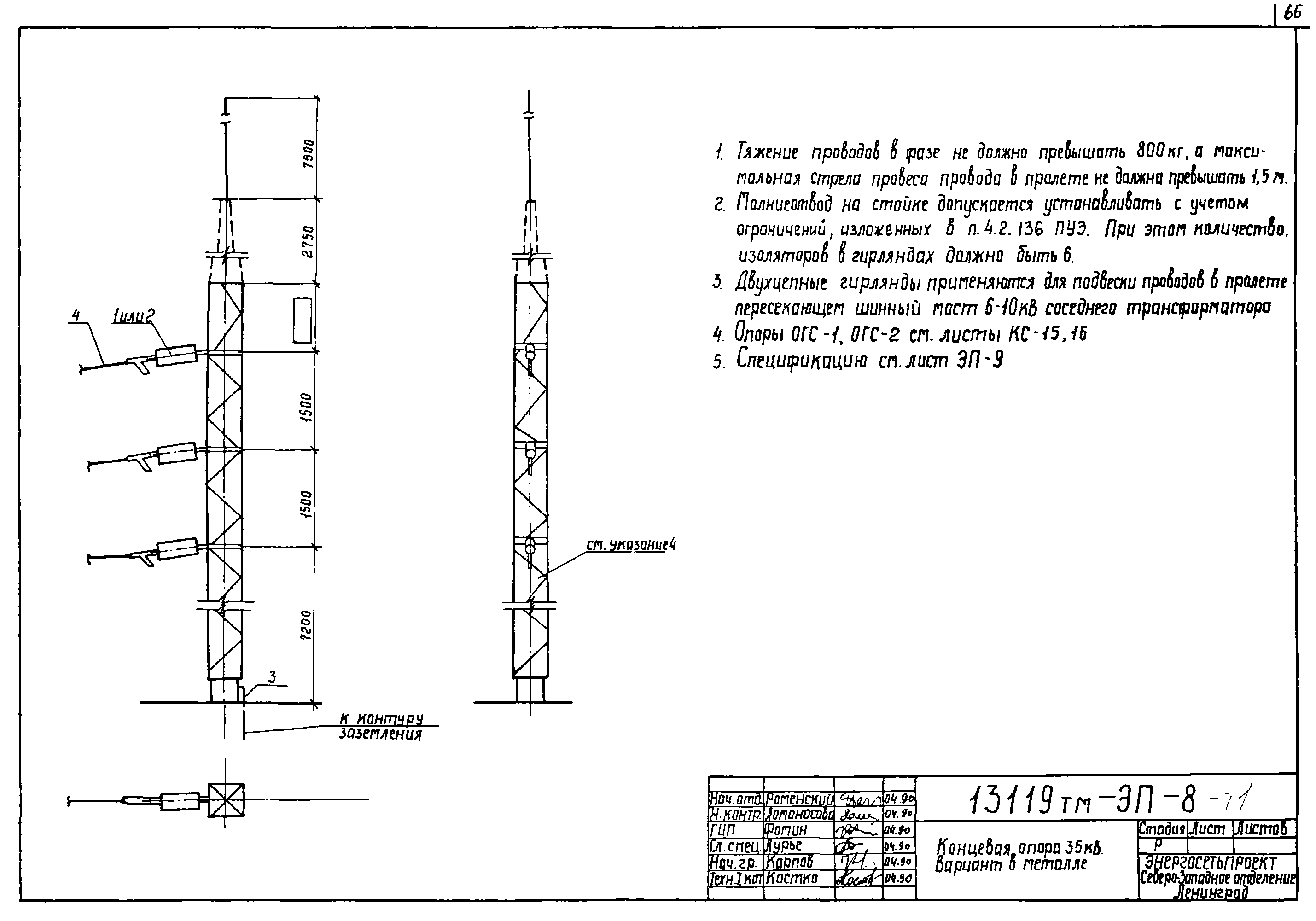

Одноцепная концевая опора ОГС-2 выполнена в виде одностоечной свободностоящей металлоконструкции. Общая высота опоры составляет 21,295 м, высота до нижней траверсы – 7,2 м.
Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5 м. Крепление проводов к опоре осуществляется натяжной изоляционной подвеской.
Опора ОГС-2 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Концевая опора гибких связей ОГС-2 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-35-7 серии 9555тм-т1.
Комплектация

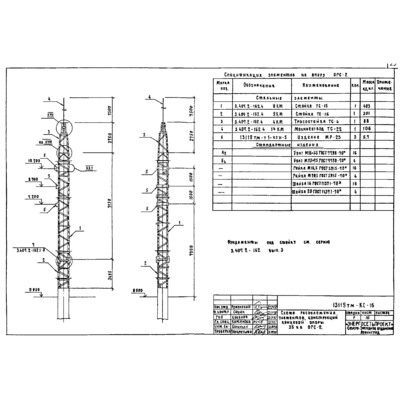

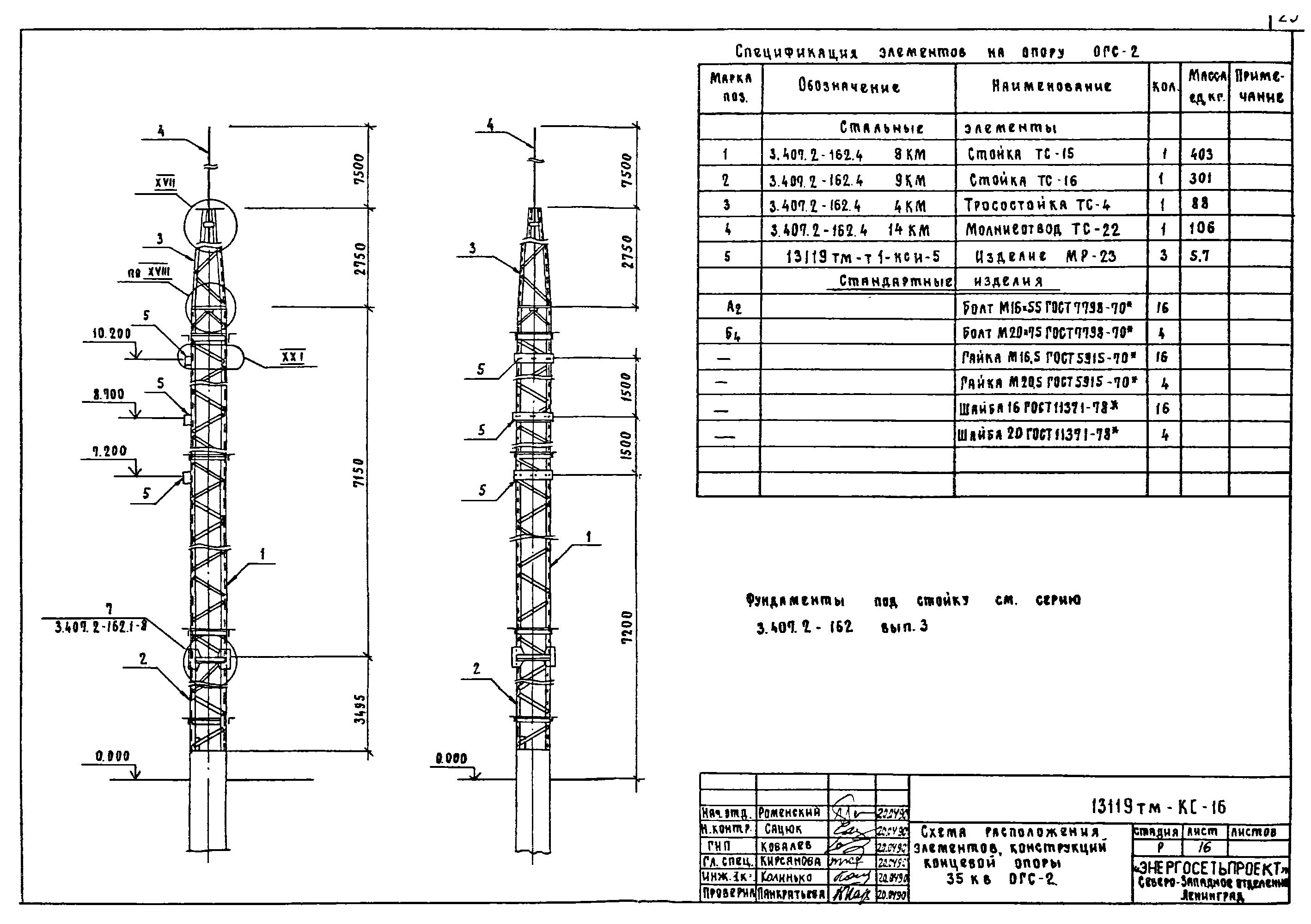

В комплект поставки входит: стойка ТС-15, ТС-16, тросостойка ТС-4 с молниеотводом ТС-22, стальные изделия МР-23, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГС-2 составляет 915,1 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15415
Обозначение: ОГС-2
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 915.1
Тип: ОГС
Конструкция: из фасонного проката
Назначение: Концевая
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 35 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Высота с молниеотводом, м: 21.295
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 21.295
Тип секций: сварные
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
