Особенности конструкции
Одноцепная промежуточная опора ОГ-14 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 26,7 м, высота до нижней траверсы – 10 м.
Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 2,5 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-14 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-14 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-220-3 серии 9555тм-т1.
Комплектация

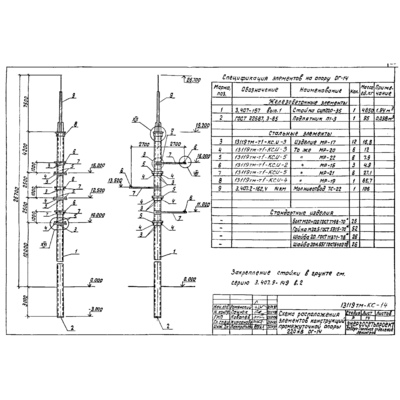

В комплект поставки входит: железобетонная стойка СЦП 220-350, молниеотвод ТС-22, стальные изделия МР-15, МР-17, МР-19, МР-2МР-21, МР-22, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-14 составляет 5540 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15413
Обозначение: ОГ-14
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5540
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Высота с молниеотводом, м: 26.7
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 26.7
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
