Особенности конструкции

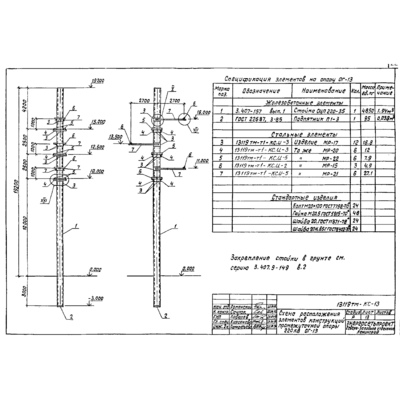

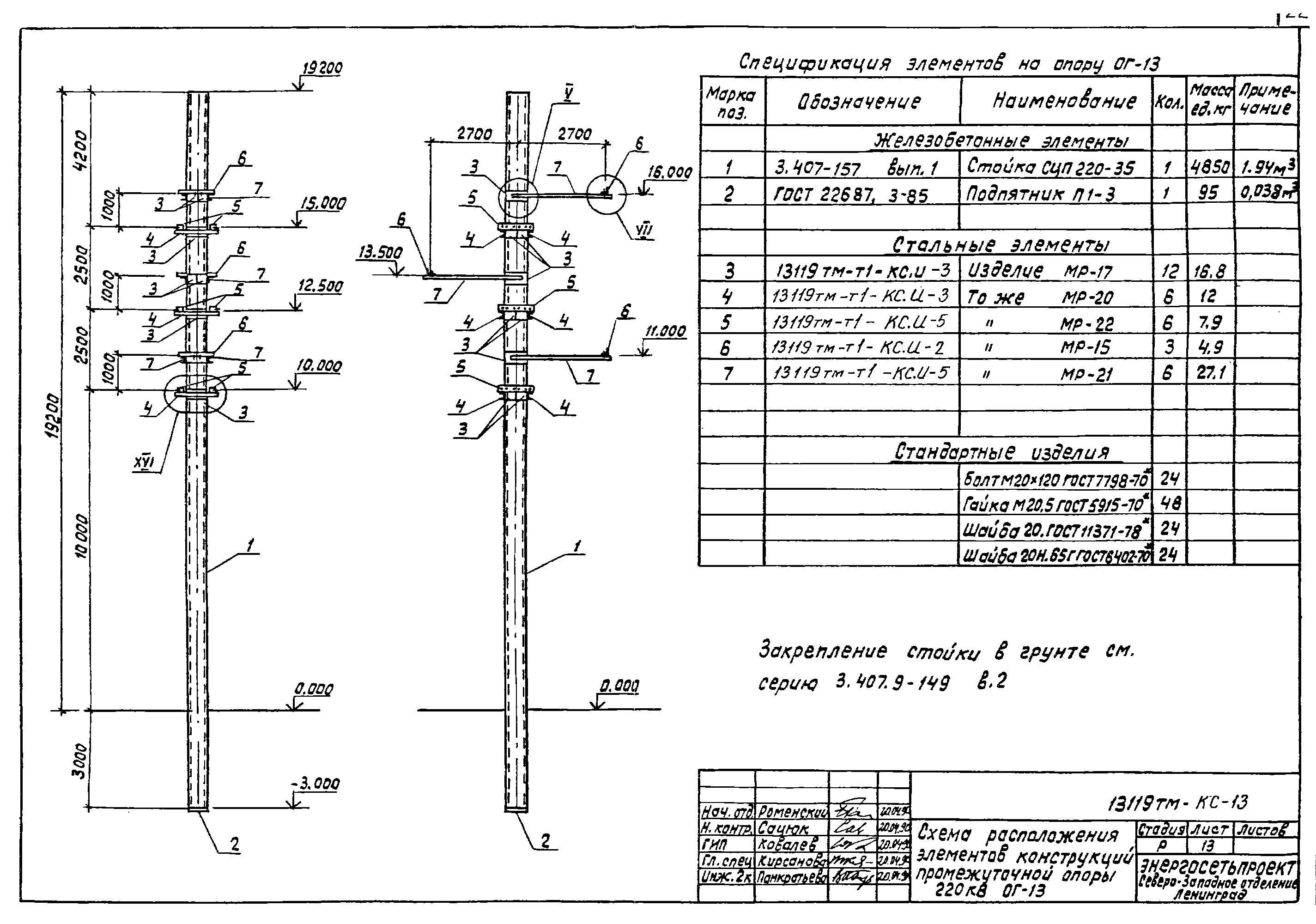

Одноцепная промежуточная опора ОГ-13 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 19,2 м, высота до нижней траверсы – 10 м.
Опора выполнена без молниеотвода, с вертикальным расположением фаз. Расстояние между фазами составляет 2,5 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-13 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-13 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-220-4 серии 9555тм-т1.
Комплектация
В комплект поставки входит: железобетонная стойка СЦП 220-350, стальные изделия МР-15, МР-17, МР-2МР-21, МР-22, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-13 составляет 5348,3 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15412
Обозначение: ОГ-13
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5348.3
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Наличие молниеотвода: без молниеотвода
Ветровой район: III
Высота, м: 19.2
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
