Особенности конструкции
Одноцепная промежуточная опора ОГ-10 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 20,5 м, высота до нижней траверсы – 7,4 м.
Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5; 1,55 м. Натяжная изоляционная подвеска совместно с подвесными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-10 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-10 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-110-3 серии 9555тм-т1.
Комплектация

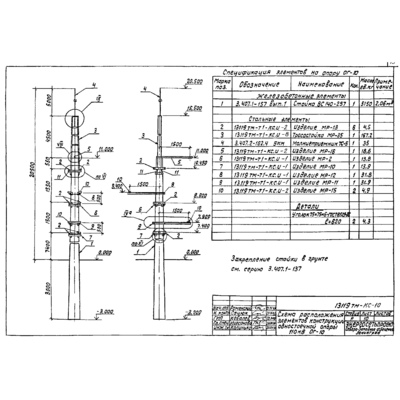

В комплект поставки входит: железобетонная стойка ВС 140-257, тросостойка МР-35 с молниеотводом ТС-5, стальные изделия МР-2, МР-1МР-11, МР-12, МР-13, МР-15, МР-16, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-10 составляет 5507,6 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15409
Обозначение: ОГ-10
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5507.6
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с подвесными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 110 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Высота с молниеотводом, м: 20.5
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 20.5
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
