Особенности конструкции

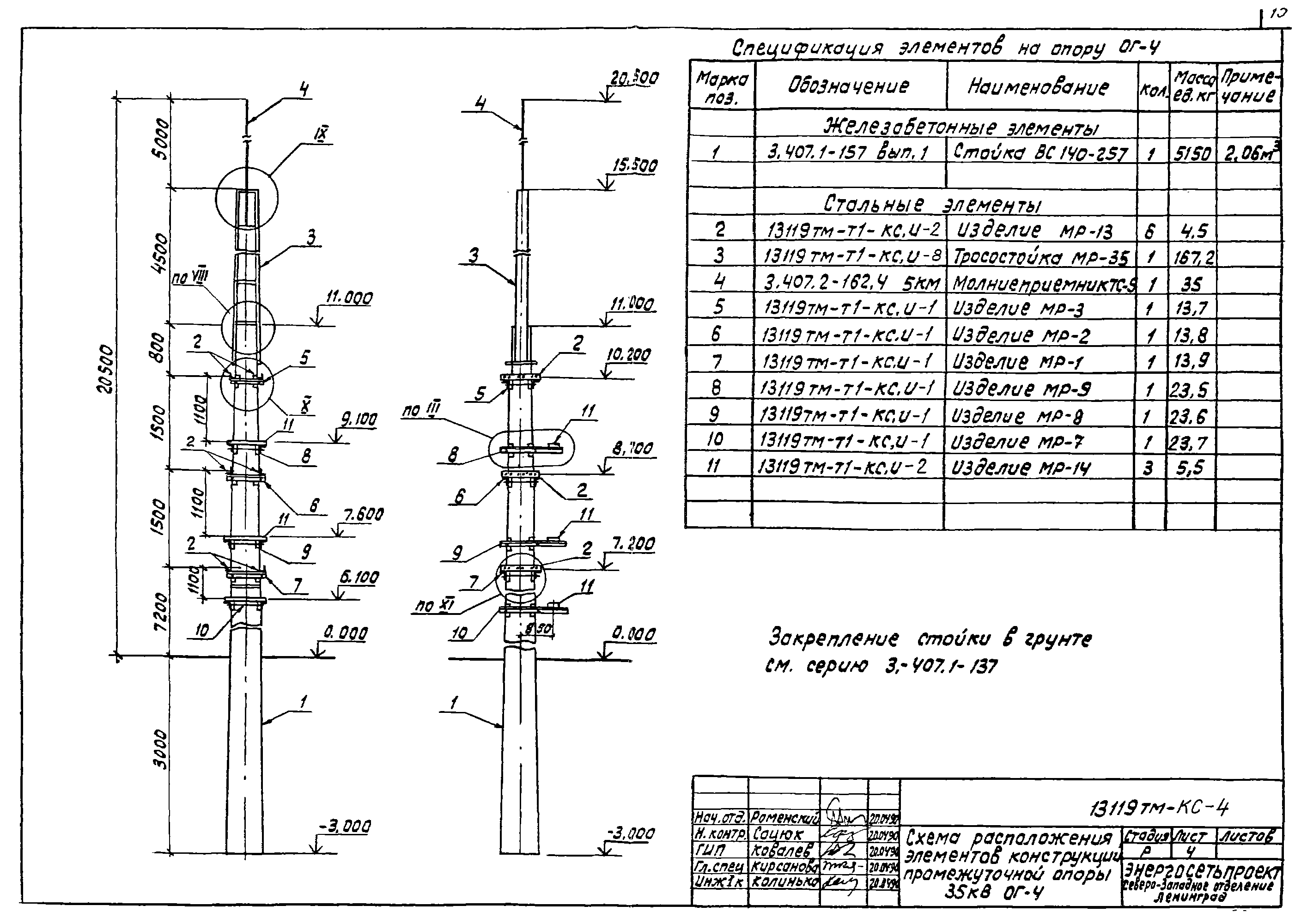

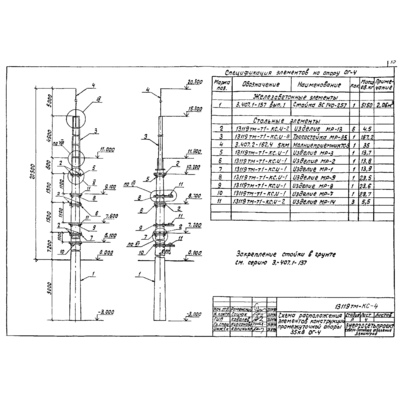

Одноцепная промежуточная опора ОГ-4 выполнена в виде одностоечной свободностоящей железобетонной конструкции. Общая высота опоры составляет 20,5 м, высота до нижней траверсы – 7,2 м.
Опора выполнена с молниеотводом, с вертикальным расположением фаз. Расстояние между фазами составляет 1,5 м. Натяжная изоляционная подвеска совместно с опорными изоляторами для обводки шлейфа обеспечивают надежное соблюдение электрических габаритов.
Опора ОГ-4 имеет рядовое климатическое исполнение, предназначена для эксплуатации при температуре до -40 градусов. Металлоконструкции опоры изготовлены из углеродистой стали С245, для защиты от коррозии, выполнено горячее оцинкование.
Промежуточная опора гибких связей ОГ-4 проекта 13119тм-т1 является аналогом и разработана взамен опоры ОГ-35-5 серии 9555тм-т1.
Комплектация
В комплект поставки входит: железобетонная стойка ВС 140-257, тросостойка МР-35 с молниеотводом ТС-5, стальные изделия МР-1, МР-2, МР-3, МР-7, МР-8, МР-9, МР-13, МР-14, метизы.
Производство и поставка
Опора поставляется в разобранном виде любым видом транспорта. Вес опоры ОГ-4 составляет 5507,9 кг. С опорой гибких связей ОРУ поставляется комплектовочная ведомость.
Артикул: 15403
Обозначение: ОГ-4
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 5507.9
Тип: ОГ
Конструкция: из железобетона
Назначение: Промежуточная
Исполнение: с опорными изоляторами
Марка стали: С245
Антикоррозионное покрытие: горячее оцинкование
Класс напряжения: 35 кВ
Количество цепей: Одноцепная
Типовой проект: 13119тм-т1
Высота с молниеотводом, м: 20.5
Наличие молниеотвода: с молниеотводом
Ветровой район: III
Высота, м: 20.5
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
