Промежуточная опора ПМГ500-1.32ф-10, типовой проект 12/08-08-РО-КМ1.6

Артикул: 13736
Промежуточная многогранная опора ПМГ500-1.32ф-10, чертеж 12/08-08-РО-КМ1.6
Артикул:
13736
Базовая единица:
шт
Вес, кг:
8393
Обозначение:
ПМГ500-1.32ф-10
Марка стали:
С245
4 028 640 руб
Марка стали
Антикоррозионное покрытие
шт.
Многогранная стальная опора ПМГ500-1.32ф-10 изготавливается в соответствии с проектной документацией 12/08-08-РО-КМ1.6 и КМД предприятия и используется при строительстве ВЛ 500 кВ. Опора рассчитана на восприятие проектных нагрузок, действующих от веса изоляционной подвески и проводов трассы ВЛ.
Промежуточная опора ПМГ500-1.32ф-10 предназначена для поддержания проводов и тросов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.
Особенности конструкции

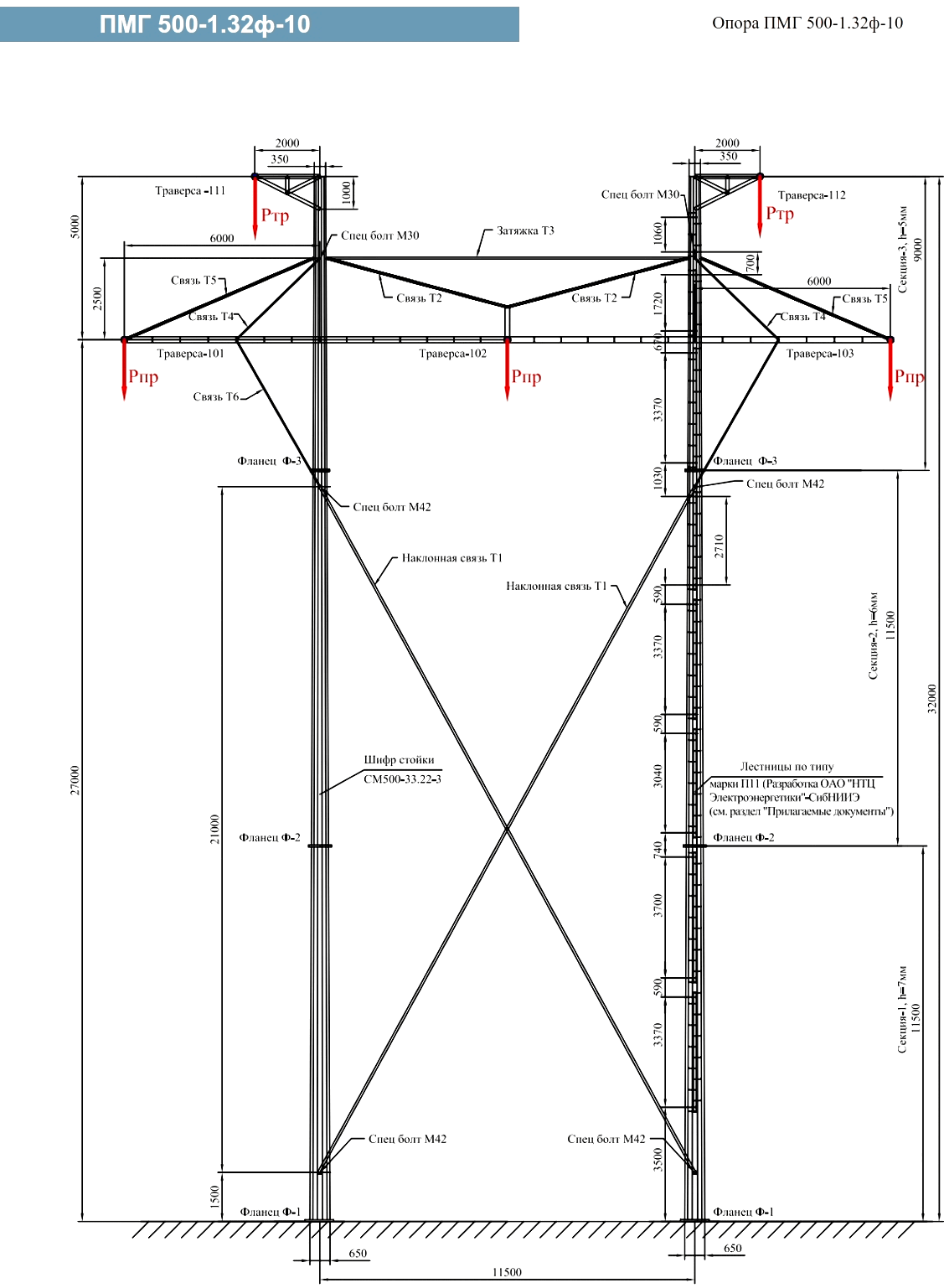

Одноцепная многогранная опора ПМГ500-1.32ф-10 выполнена в виде двухстоечной свободностоящей конструкции. Проектное расстояние между стойками - 11,5 м. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø650/Ø350 мм. По высоте промежуточная опора ПМГ500-1.32ф-10 имеет пониженное исполнение. Общая высота составляет 32 м, высота до нижней траверсы – 27 м.
Опора выполнена с двумя тросовыми траверсами для двух грозотросов. Схема подвески проводов запроектирована с горизонтальным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора ПМГ500-1.32ф-10 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры ПМГ500-1.32ф-10 составляет 8393 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.

Артикул: 13736

Обозначение: ПМГ500-1.32ф-10

Валюта для цены: RUB

Базовая единица: шт

Вес, кг: 8393

Тип: ПМГ500

Конструкция: многогранная

Назначение: Промежуточная

Исполнение: пониженное

Марка стали: С245

Антикоррозионное покрытие: горячее цинкование

Класс напряжения: 500 кВ

Количество цепей: Одноцепная

Типовой проект: 12/08-08-РО-КМ1.6

Наличие молниеотвода: нет

Ветровой район: II

Высота, м: 32

Тип секций: многогранные

Соединение секций: Фланцевое

Конструктивное исполнение: свободностоящая

Климатическое исполнение: рядовое

Установочное место: фланец

Шаг стоек, м: 11.5
