Промежуточная опора 2ПМП500-3.221 предназначена для поддержания проводов и тросов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.
Особенности конструкции

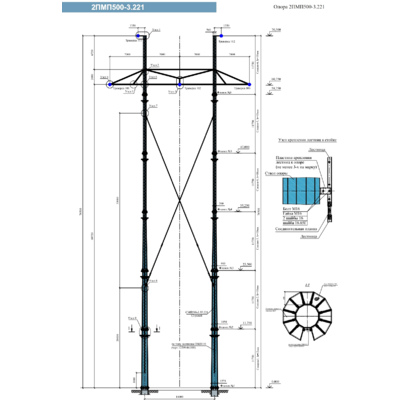

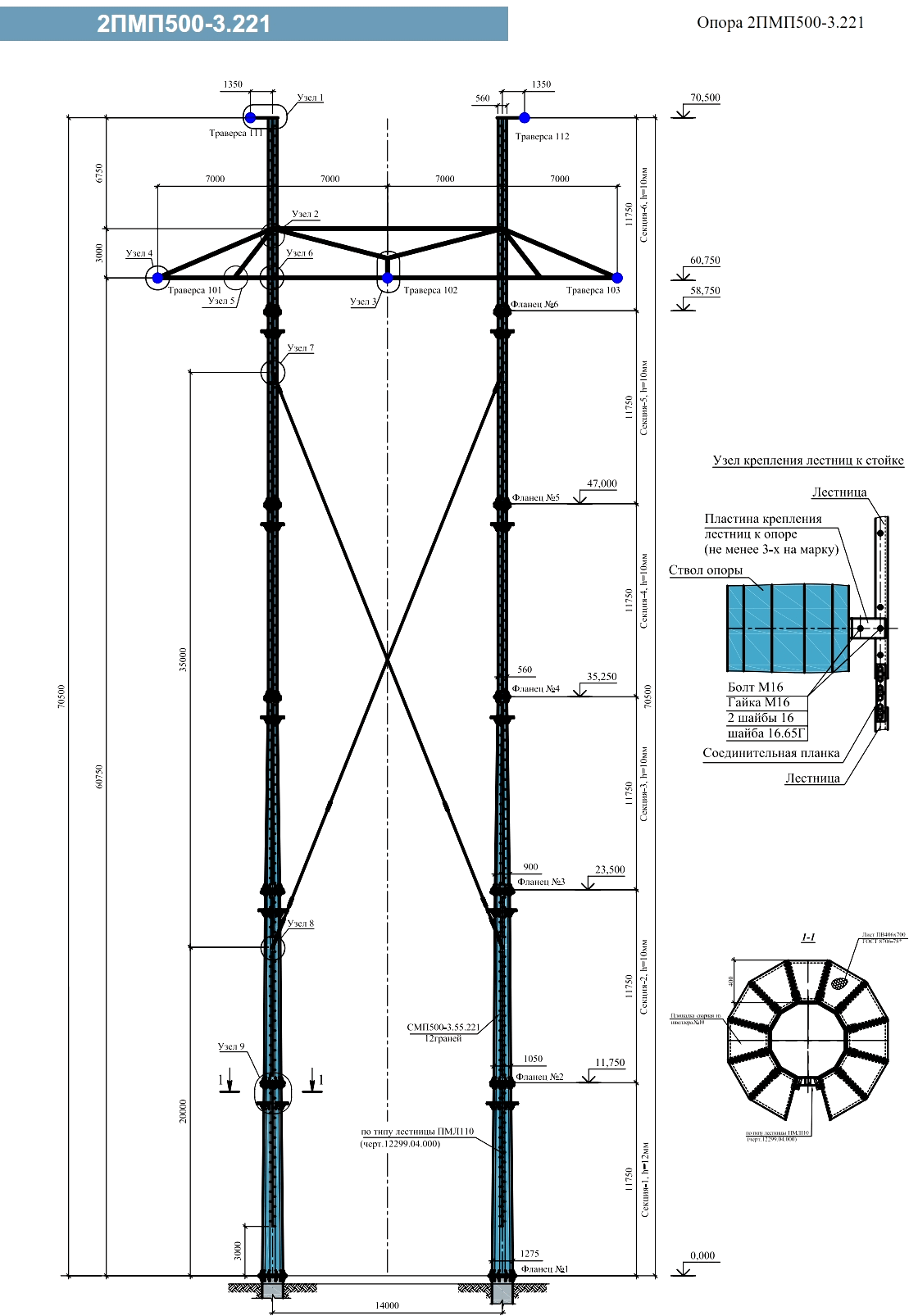

Одноцепная многогранная опора 2ПМП500-3.221 выполнена в виде двухстоечной свободностоящей конструкции. Проектное расстояние между стойками - 14 м. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø1275/Ø560 мм. По высоте промежуточная опора 2ПМП500-3.221 имеет рядовое исполнение. Общая высота составляет 70,5 м, высота до нижней траверсы – 60,7 м.
Опора выполнена с двумя тросовыми траверсами для двух грозотросов. Схема подвески проводов запроектирована с горизонтальным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора 2ПМП500-3.221 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры 2ПМП500-3.221 составляет 40924 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13720
Обозначение: 2ПМП500-3.221
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 40924
Тип: 2ПМП500
Конструкция: многогранная
Назначение: Промежуточная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 500 кВ
Количество цепей: Одноцепная
Типовой проект: 20/04-12-КМ3.И
Наличие молниеотвода: нет
Ветровой район: II
Высота, м: 70.5
Тип секций: многогранные
Соединение секций: Фланцевое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
Шаг стоек, м: 14
