Промежуточная опора ПММ220-3.2т предназначена для поддержания проводов и тросов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.
Особенности конструкции

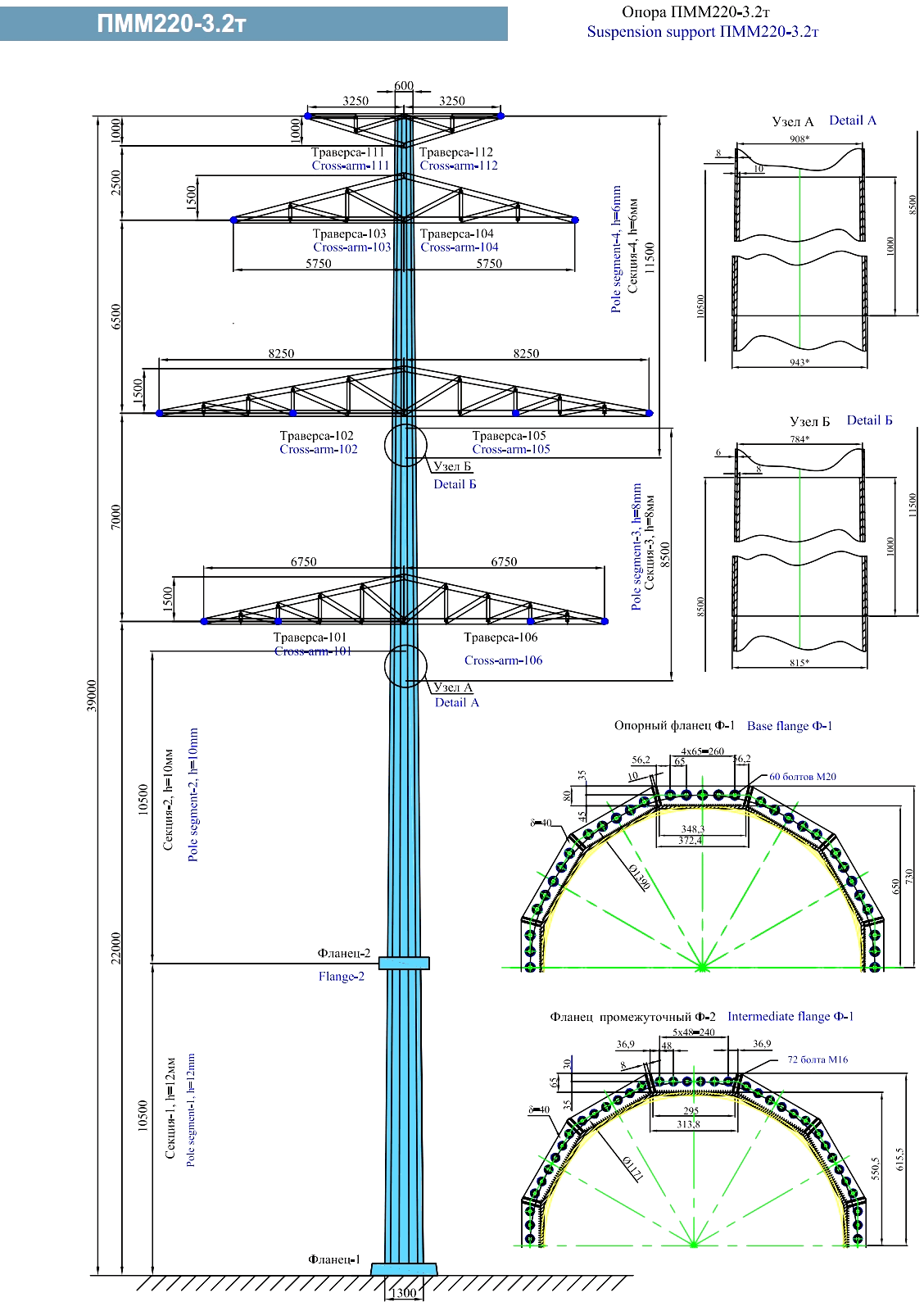

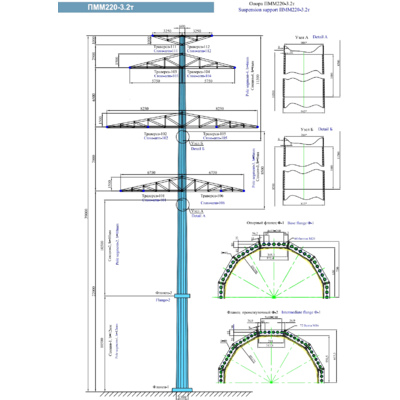

Трехцепная многогранная опора ПММ220-3.2т выполнена в виде одностоечной свободностоящей конструкции. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø1300/Ø600 мм. По высоте промежуточная опора ПММ220-3.2т имеет рядовое исполнение. Общая высота составляет 39 м, высота до нижней траверсы – 22 м.
Опора выполнена с двумя тросовыми траверсами для двух грозотросов. Схема подвески проводов запроектирована с вертикальным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора ПММ220-3.2т для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры ПММ220-3.2т составляет 17610 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13508
Обозначение: ПММ220-3.2т
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 17610
Тип: ПММ220
Конструкция: многогранная
Назначение: Промежуточная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 220 кВ
Количество цепей: Трехцепная
Типовой проект: 21/02-07-РО-КМ
Наличие молниеотвода: нет
Ветровой район: II
Высота, м: 39
Тип секций: многогранные
Соединение секций: Фланцевое и телескопическое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
