Промежуточная опора ПМ220-1Ф предназначена для поддержания проводов и тросов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.
Особенности конструкции

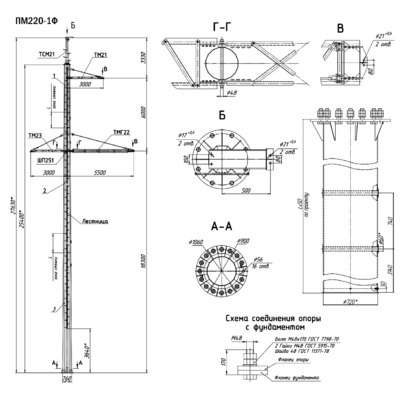

Одноцепная многогранная опора ПМ220-1Ф выполнена в виде одностоечной свободностоящей конструкции. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø760/Ø432 мм. По высоте промежуточная опора ПМ220-1Ф имеет рядовое исполнение. Общая высота составляет 27,7 м, высота до нижней траверсы – 18,3 м.
Опора выполнена с тросовой консолью для одного грозотроса. Схема подвески проводов запроектирована со смешанным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора ПМ220-1Ф для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры ПМ220-1Ф составляет 3980 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13458
Обозначение: ПМ220-1Ф
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 3980
Тип: ПМ220
Конструкция: многогранная
Назначение: Промежуточная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная

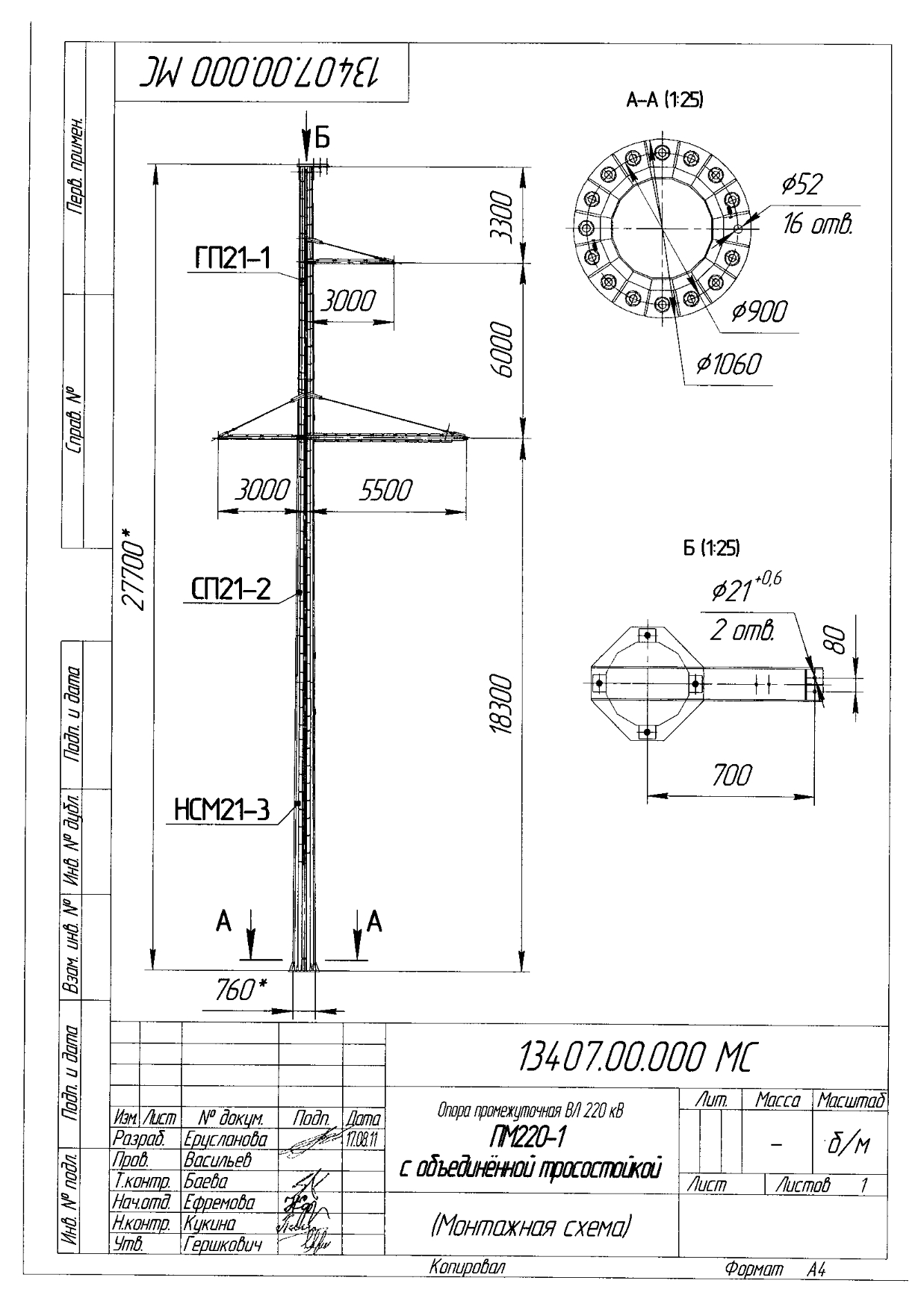

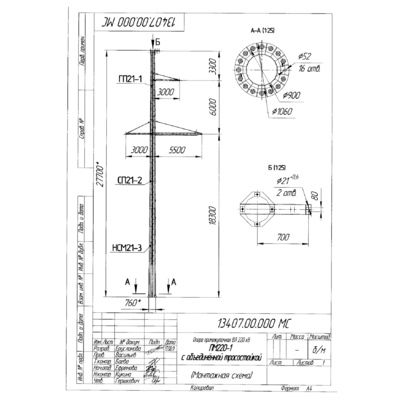

Типовой проект: 13407.00.000 МС
Наличие молниеотвода: нет
Ветровой район: I-IV
Высота, м: 27.7
Тип секций: многогранные
Соединение секций: телескопическое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
