Концевая опора КМ220-4 предназначена для компенсации результирующей (суммарной) нагрузок от натяжения проводов. Опора применяется в конце участка ВЛ, а так-же при переходе в кабельную линию или перед переходом через естественные преграды.
Особенности конструкции

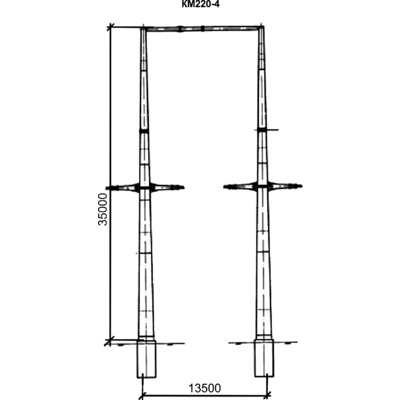

Двухцепная многогранная опора КМ220-4 выполнена в виде двухстоечной свободностоящей конструкции. Проектное расстояние между стойками - 13,5 м. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø1650/Ø500 мм. По высоте концевая опора КМ220-4 имеет рядовое исполнение. Общая высота составляет 35 м, высота до нижней траверсы – 17,1 м.
Опора выполнена с тросовой траверсой для одного грозотроса. Схема подвески проводов запроектирована со смешанным расположением фаз. Удержание проводов и тросов при нагрузках, действующих вдоль и поперек трассы, производится за счет их анкерного крепления к траверсам.
Установка, монтаж, закрепление опоры в рабочем положении осуществляется путем телескопического соединения с оголовком железобетонного фундамента.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Концевая опора КМ220-4 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры КМ220-4 составляет 35000 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13440
Обозначение: КМ220-4
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 35000
Тип: КМ220
Конструкция: многогранная
Назначение: Концевая
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 220 кВ
Количество цепей: Двухцепная
Типовой проект: НТЦ Электроэнергетики
Наличие молниеотвода: нет
Ветровой район: III-V
Высота, м: 35
Тип секций: многогранные
Соединение секций: телескопическое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: телескопическое
Шаг стоек, м: 13.5
