Концевая опора КМ220-1 предназначена для компенсации результирующей (суммарной) нагрузок от натяжения проводов. Опора применяется в конце участка ВЛ, а так-же при переходе в кабельную линию или перед переходом через естественные преграды.
Особенности конструкции

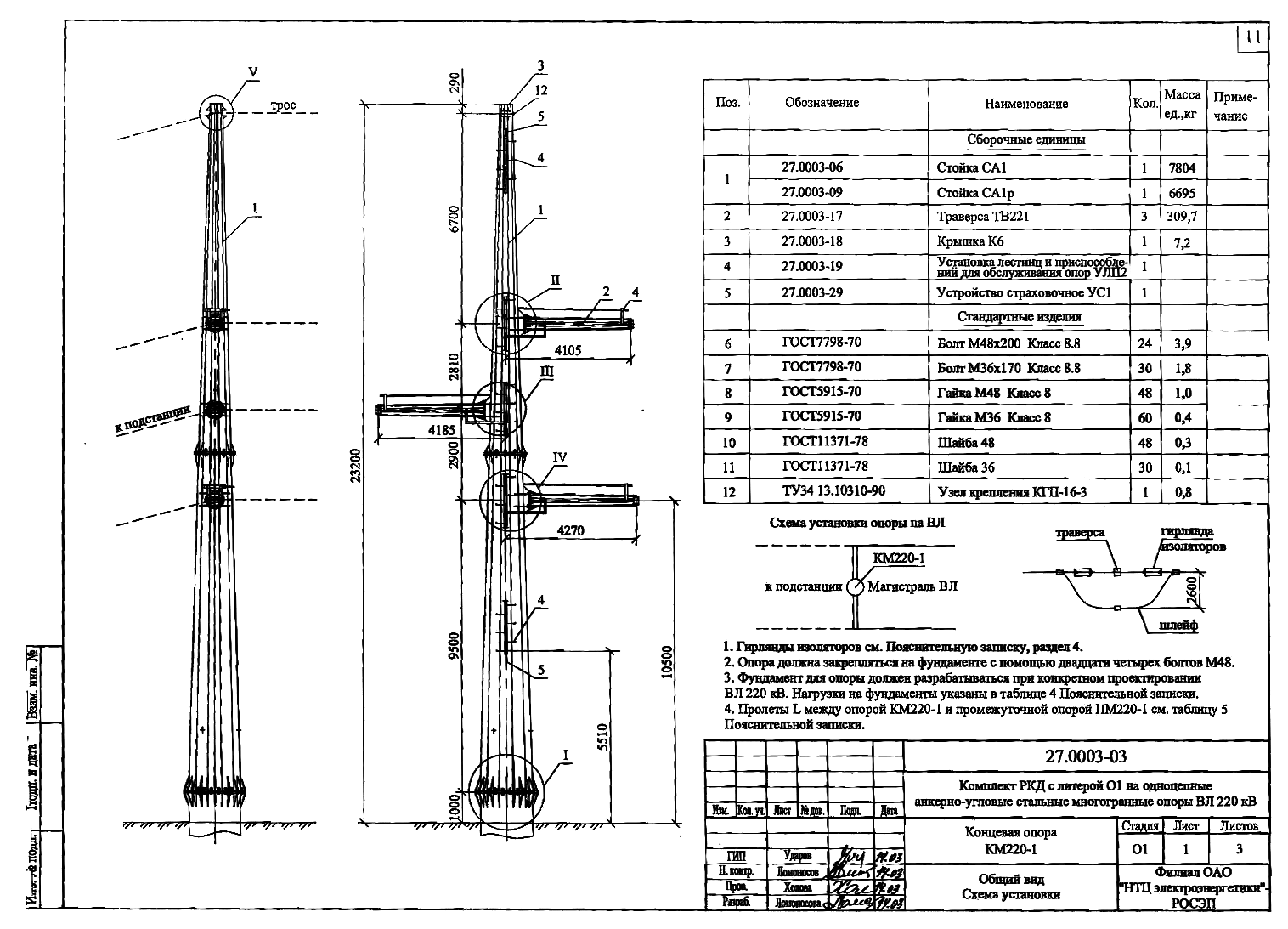

Одноцепная многогранная опора КМ220-1 выполнена в виде одностоечной свободностоящей конструкции. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø1700/Ø400 мм. По высоте концевая опора КМ220-1 имеет рядовое исполнение. Общая высота составляет 23,2 м, высота до нижней траверсы – 10,5 м.
Опора выполнена с узлом крепления для одного грозотроса. Схема подвески проводов запроектирована со смешанным расположением фаз. Удержание проводов и тросов при нагрузках, действующих вдоль и поперек трассы, производится за счет их анкерного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Концевая опора КМ220-1 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры КМ220-1 составляет 8977 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13432
Обозначение: КМ220-1
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 8977
Тип: КМ220
Конструкция: многогранная
Назначение: Концевая
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 220 кВ
Количество цепей: Одноцепная
Типовой проект: 27.0003
Наличие молниеотвода: нет
Ветровой район: I-IV
Высота, м: 23.2
Тип секций: многогранные
Соединение секций: Фланцевое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
