Анкерная опора АМ220-4Ф-2Т предназначена для компенсации результирующей (суммарной) нагрузок от натяжения проводов. Опора применяется для ограничения анкерного пролета ВЛ, а также в местах изменения числа, марок и сечений проводов.
Особенности конструкции

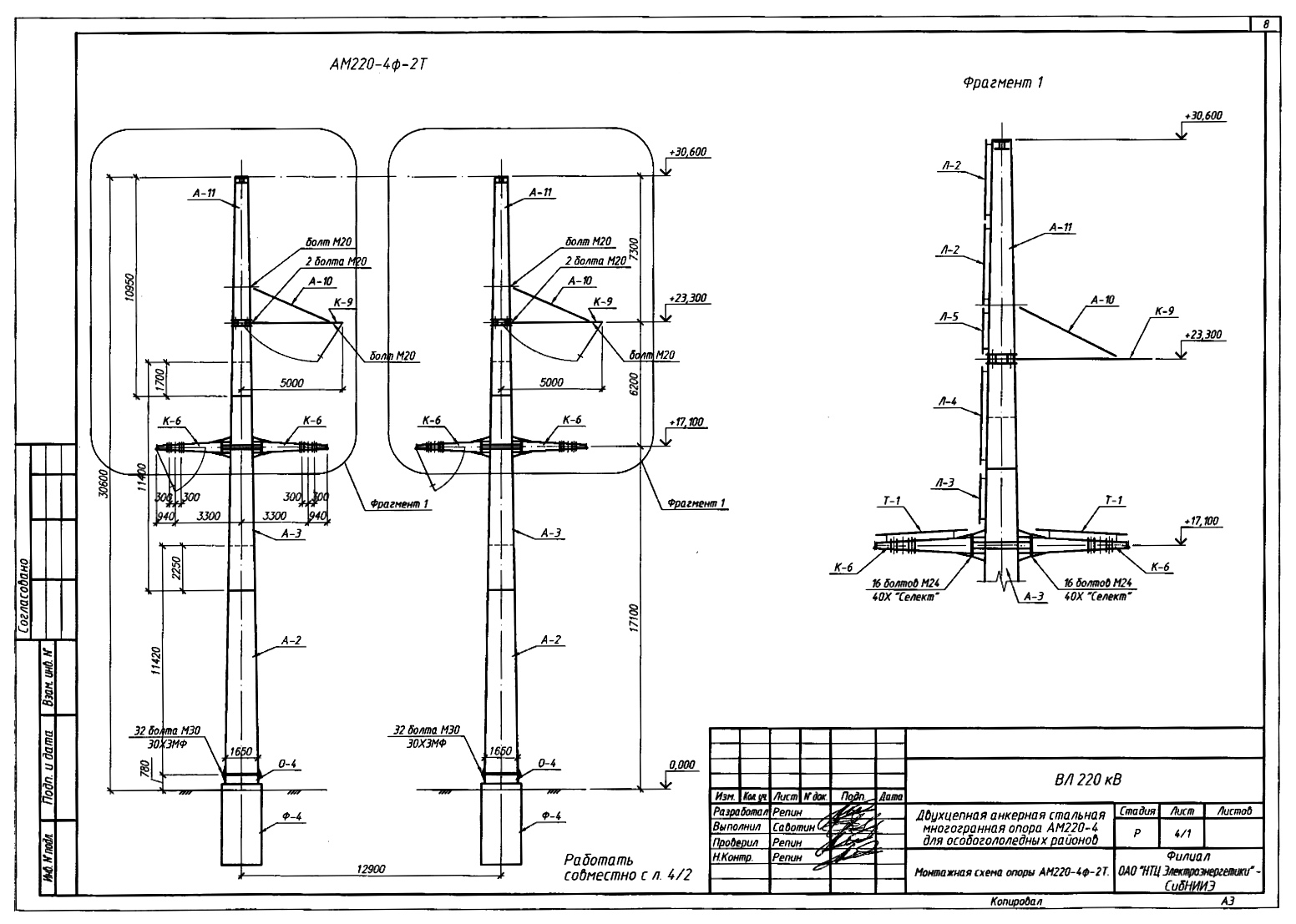

Двухцепная многогранная опора АМ220-4Ф-2Т выполнена в виде двухстоечной свободностоящей конструкции. Проектное расстояние между стойками - 12,9 м. Размер нижнего/верхнего диаметра стойки составляет соответственно Ø1650/Ø630 мм. По высоте анкерная опора АМ220-4Ф-2Т имеет рядовое исполнение. Общая высота составляет 30,6 м, высота до нижней траверсы – 17,1 м.
Опора выполнена с двумя узлами крепления для двух грозотросов. Схема подвески проводов запроектирована со смешанным расположением фаз. Удержание проводов и тросов при нагрузках, действующих вдоль и поперек трассы, производится за счет их анкерного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Анкерная опора АМ220-4Ф-2Т для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры АМ220-4Ф-2Т составляет 23404 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13428
Обозначение: АМ220-4Ф-2Т
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 23404
Тип: АМ220
Конструкция: многогранная
Назначение: Анкерная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 220 кВ
Количество цепей: Двухцепная
Типовой проект: НТЦ Электроэнергетики
Наличие молниеотвода: нет
Ветровой район: III-V
Высота, м: 30.6
Тип секций: многогранные
Соединение секций: телескопическое
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
Шаг стоек, м: 12.9
