Промежуточная опора ПМз10 предназначена для поддержания проводов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.

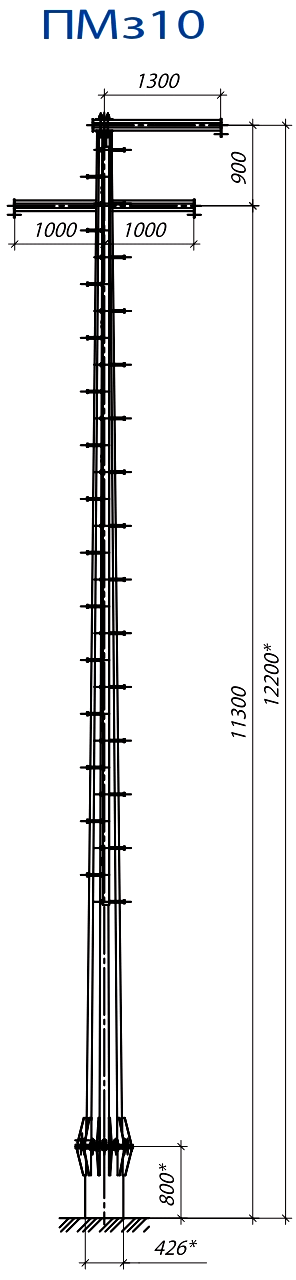

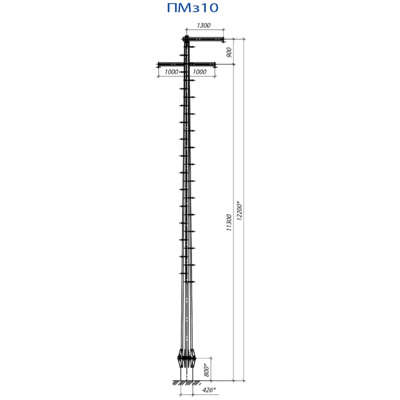

Особенности конструкции
Одноцепная многогранная опора ПМз10 выполнена в виде одностоечной свободностоящей конструкции. По высоте промежуточная опора ПМз10 имеет рядовое исполнение. Общая высота составляет 7,9 м, высота до нижней траверсы – 7,9 м.
Опора выполнена без тросостойки для грозотроса. Схема подвески проводов запроектирована с горизонтальным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам.
Монтаж опоры в рабочем положении осуществляется путем фланцевого соединения с фундаментом. В качестве фундамента применяется труба с ответным фланцем, либо другие проектные решения.
При производстве стальных многогранных опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора ПМз10 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции защищены от коррозии, выполнено горячее цинкование.
Производство и поставка
Опора поставляется любым видом транспорта в разобранном виде, верхние секции укладывают внутри нижних. Вес опоры ПМз10 составляет 754 кг. Многогранные стальные опоры имеют маркировку деталей согласно КМД. С изделием поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Поставляемые опоры ВЛ производятся серийно. Перед началом производства сырье и материалы подвергается входному контролю качества. Готовая продукция проходит выходной контроль, в том числе проводится контрольная сборка.
Артикул: 13062
Обозначение: ПМз10
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 754
Тип: ПМз10
Конструкция: многогранная
Назначение: Промежуточная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: горячее цинкование
Класс напряжения: 10 кВ
Количество цепей: Одноцепная
Типовой проект: ЕЕЕ-2КС-2011
Наличие молниеотвода: нет
Ветровой район: IV
Высота, м: 7.9
Тип секций: многогранные
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
Установочное место: фланец
| Название | Цена | Обозначение | Вес, кг | Антикоррозионное покрытие |
|---|
