Унифицированная металлическая промежуточная опора ЦП4-11 предназначена для поддержания проводов и тросов на определенном изоляционном расстоянии, и не рассчитана на нагрузки направленные вдоль трассы. Опора применяется на прямых участках ЛЭП.
Особенности конструкции

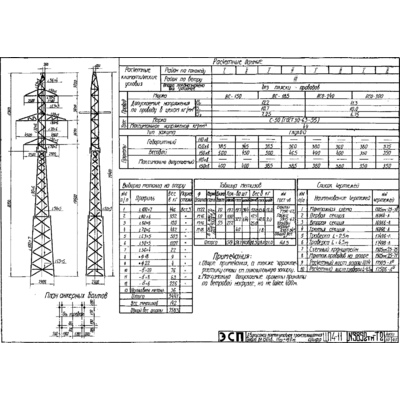

Двухцепная нормальная (решетчатая) опора ЦП4-11 выполнена в виде одностоечной свободностоящей пространственной решетчатой конструкции из стального уголка с расширенным основанием. Опора имеет размер нижнего основания в осях фундамента □2,5х2,1 м. По высоте промежуточная опора ЦП4-11 имеет рядовое исполнение. Общая высота опоры составляет 29,4 м, высота до нижней траверсы – 19 м.
Опора выполнена с тросостойкой для одного грозотроса. Схема подвески проводов на опоре запроектирована со смешанным расположением фаз. Удержание проводов и тросов при нагрузках, действующих от веса изоляционной подвески и проводов трассы, производится за счет их подвесного крепления к траверсам опоры.
Башмаки опоры имеют типовые унифицированные установочные размеры. Диаметры и межосевые расстояния разработаны для установки на типовые грибовидные и свайные фундаменты.
При производстве металлических опор ЛЭП материал и антикоррозионная защита выбирается исходя из условий района эксплуатации и требований заказчика. Промежуточная опора ЦП4-11 для эксплуатации при температуре до -40 градусов изготовлена из углеродистой стали С245. Детали конструкции опоры защищены от коррозии, выполнено лакокрасочное покрытие.
Производство и поставка
Опора поставляется в разобранном виде в компактных пакетах любым видом транспорта. Вес опоры ЦП4-11 составляет 3583 кг. Унифицированные металлические опоры имеют маркировку деталей согласно КМД. С опорой поставляется комплектовочная ведомость, схема сборки, а также комплект метизов.
Указанная опора ВЛ является устаревшей, серийно не производится и изготавливается на заказ.
Артикул: 10714
Обозначение: ЦП4-11
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 3583
Тип: ЦП4
Конструкция: из углового проката
Назначение: Промежуточная
Исполнение: рядовое
Марка стали: С245
Антикоррозионное покрытие: лакокрасочное покрытие
Класс напряжения: 110 кВ
Количество цепей: Двухцепная
Типовой проект: 3852тм-т2
Высота, м: 29.4
Тип секций: разборные на болтах
Соединение секций: накладками на болтах
Конструктивное исполнение: свободностоящая
Климатическое исполнение: рядовое
