Особенности конструкции
Фундамент анкерной опоры Ф3-А5 из вибрированного железобетона имеет рядовое климатическое исполнение. Класс бетона по прочности – В30, по морозостойкости – F150-200, по влагостойкости – W4-8.
Для крепления элементов опоры ВЛ в верхней части конструкции имеется оголовник под 4 болта.
Геометрические и технические характеристики:
Высота фундамента – 3400 мм;
Размеры основания – 2100х2100 мм;
Высота основания – 400 мм;
Объем бетона – 1,8 м3.
Производство и поставка
Фундамент Ф3-А5 производится серийно и поставляется на стандартных транспортных средствах. Вагонная норма 8 шт. Сырье, материалы, а также готовая продукция подвергаются контролю качества.
Артикул: 34340
Обозначение: Ф3-А5
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 4800
Тип: Ф3
Конструкция: из вибрированного железобетона
Назначение: фундамент анкерной опоры
Класс напряжения: 500 кВ

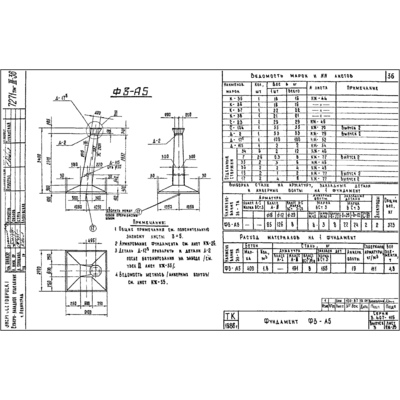

Типовой проект: 3.407-115
Конструктивное исполнение:
Климатическое исполнение: рядовое
