Особенности конструкции
Анкерная плита АП-1 из вибрированного железобетона имеет рядовое климатическое исполнение. Класс бетона по прочности – В15, по морозостойкости – F100, по влагостойкости – W4.

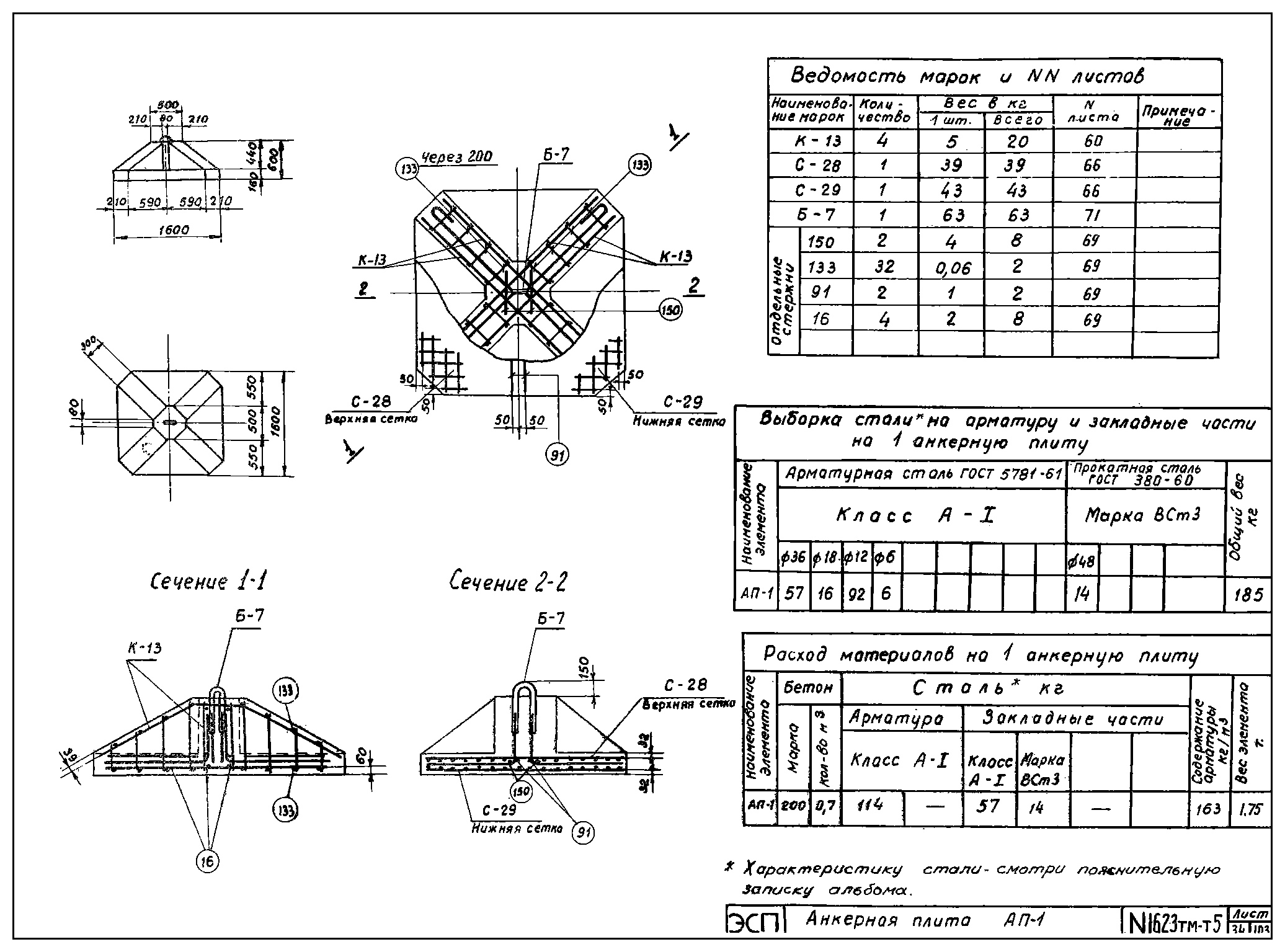

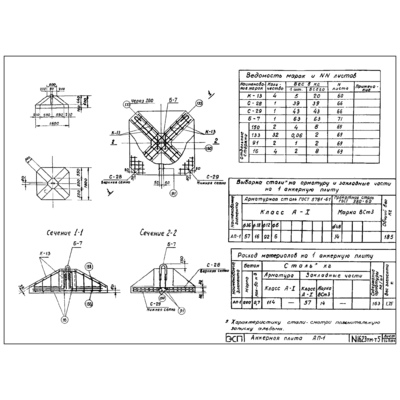

Конструкция анкерной плиты в плане имеет прямоугольную форму с двумя диагональными силовыми ребрами. Для крепления элементов опоры ВЛ в верхней части конструкции имеется петля для оттяжки. Петля выполнена из стали С245. Для армирования применяется ненапрягаемая арматура класса А-I и А-III.
Геометрические и технические характеристики:
Высота плиты – 600 мм;
Размеры в плане – 1600х1600 мм;
Объем бетона – 0,7 м3.
Производство и поставка
Анкерная плита АП-1 производится серийно и поставляется на стандартных транспортных средствах. Вагонная норма 21 шт. Сырье, материалы, а также готовая продукция подвергаются контролю качества.
Артикул: 37771
Обозначение: АП-1
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 1750
Тип: ПА
Конструкция: из вибрированного железобетона
Назначение: анкерная плита
Класс напряжения: 110-500 кВ
Типовой проект: 1623тм-т5
Конструктивное исполнение:
Климатическое исполнение: рядовое
