Особенности конструкции

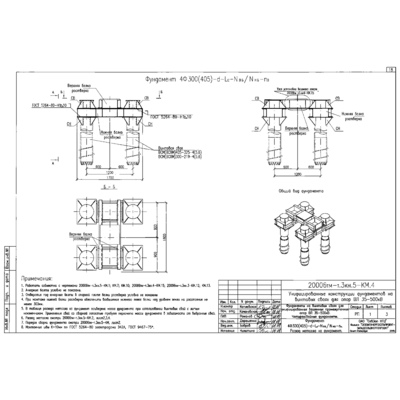

Четырехсвайный фундамент на узколопостных сваях типа ВСЛМ 300 со сварным или литым наконечником выполнен в виде сварной конструкции из металлопроката. Ростверк имеет рядовое климатическое исполнение, изготовлен из стали С255, нанесено антикоррозионное лакокрасочное покрытие. Конструкция предназначена для установки на 4 сваи ВСЛМ 300-219-5.
Габариты:
Шаг свай – 1200 мм;
Высота балки – 240 мм.
Высота балки – 180 мм.
Вес изделия составляет 669 кг.
Производство и поставка
Ростверк 4Ф 300-219-5-24/18-4 отгружается без свай. Комплект поставки фундамента состоит из следующих элементов: Балка 4ВБ 300-219-24-4 – 1 шт, Балка 4НБ 300-219-18 – 2 шт, Столик СВ219 – 4 шт, Столик СН219 – 4 шт, Метизы для крепления опоры (Болт Д5 – 4 шт, Шайба Д4 (t=16мм) – 4 шт, Гайка М36 – 8 шт, Шайба 36 – 4 шт). Поставляемые металлоконструкции производятся серийно. Перед началом производства сырье и материалы подвергаются входному контролю качества. Готовая продукция проходит выходной контроль. Детали четырехсвайного фундамента отгружаются любым видом транспорта.
Артикул: 18298
Обозначение: 4Ф 300-219-5-24/18-4
Валюта для цены: RUB
Базовая единица: шт
Вес, кг: 669
Тип: 4Ф
Конструкция: трехбалочный
Назначение: фундамент
Марка стали: С255
Антикоррозионное покрытие: лакокрасочное покрытие

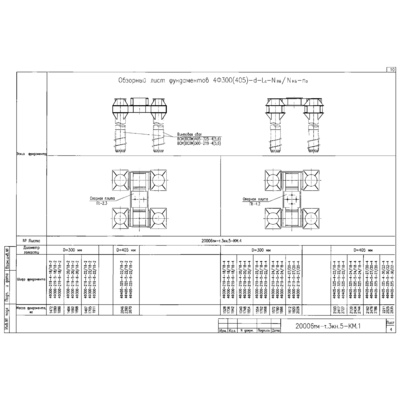

Типовой проект: 20006тм-т3-кн5

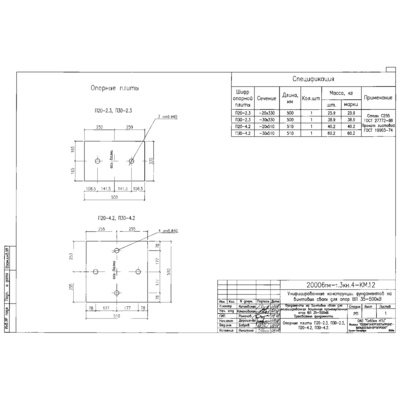

Конструктивное исполнение: опорная плита с 4 отверстиями
Климатическое исполнение: рядовое
